PSG verstellbares Torscharnier M20 mit Schild 100×100 mm – Edelstahl AISI 304
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

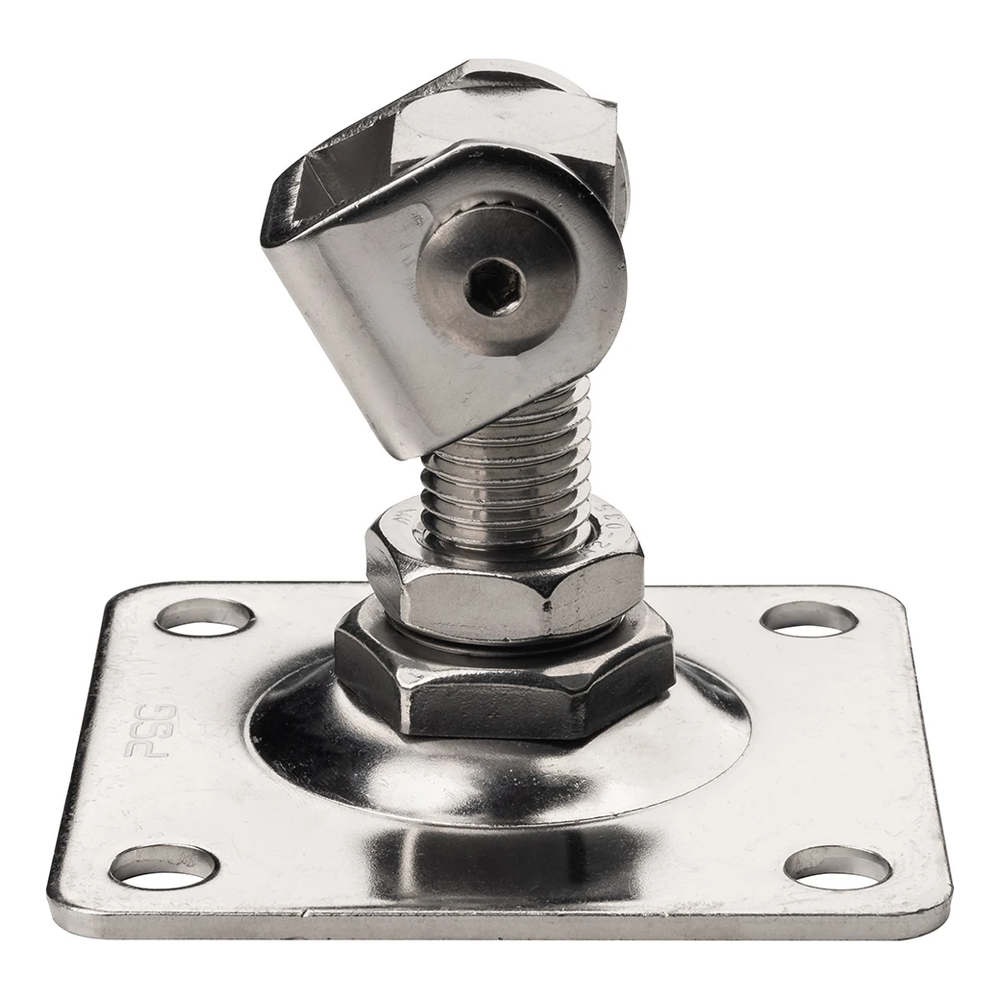

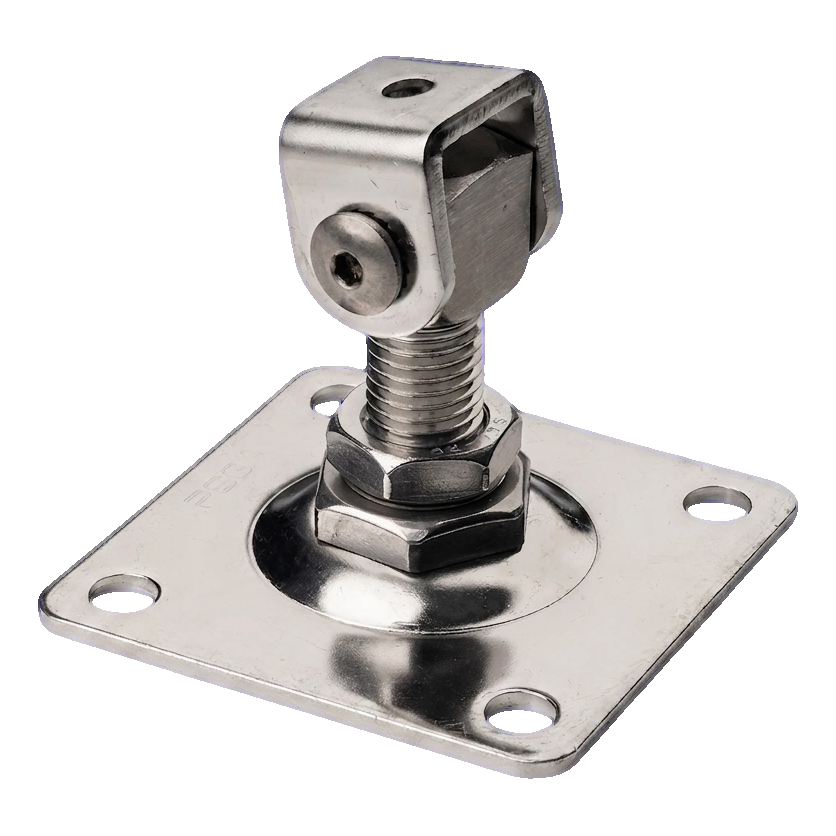

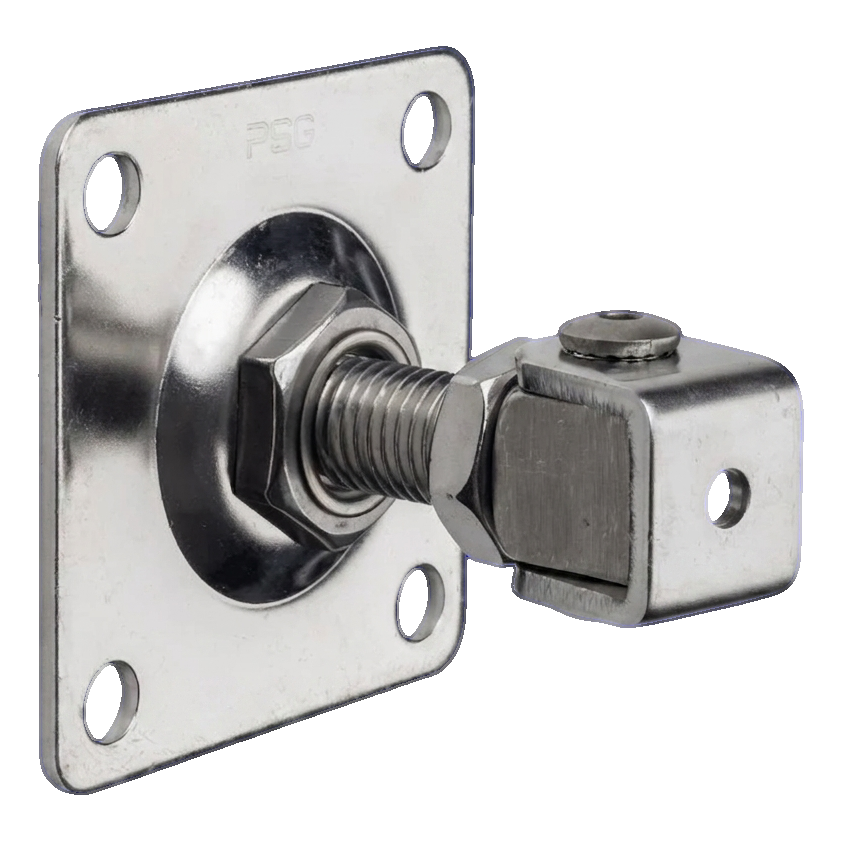

PSG verstellbares Torscharnier M20 mit Schild 100×100 mm – Edelstahl AISI 304
PSG verstellbares Scharnier M20 mit Schild ist ein robustes Montageelement für Flügeltore – sowohl für private als auch industrielle Anwendungen. Die vollständige Ausführung aus Edelstahl AISI 304 garantiert hohe Korrosionsbeständigkeit, wodurch es sich für Außeninstallationen eignet, die wechselnden Witterungsbedingungen ausgesetzt sind. Die universelle Konstruktion und die Möglichkeit der stufenlosen Verstellung ermöglichen eine präzise Einstellung des Torflügels, was die Montagezeit erheblich verkürzt und kostspielige Nacharbeiten vermeidet.
Die rohe Oberfläche ermöglicht eine weitere Bearbeitung – Pulverbeschichtung oder Lackierung – wodurch das Aussehen des Scharniers an die Farbgebung von Tor und Zaun angepasst werden kann.
Verstellung und Montage
Einer der wesentlichen Vorteile dieses Scharniers ist die stufenlose Verstellung im Bereich von 46 bis 68 mm (Abstand der Bolzenachse zur Montagefläche). Dies ermöglicht eine präzise Anpassung der Torflügelposition nach der Montage des Schildes, was besonders wichtig bei ungleichmäßigen Pfosten oder zur Kompensation von Fertigungstoleranzen ist. Das Gewinde M20 sorgt für eine solide und sichere Befestigung, und vier Befestigungsbohrungen mit einem Durchmesser von ø11,5 mm im Abstand von 75 mm ermöglichen eine stabile Verschraubung des Schildes am Pfosten oder an der Mauer.

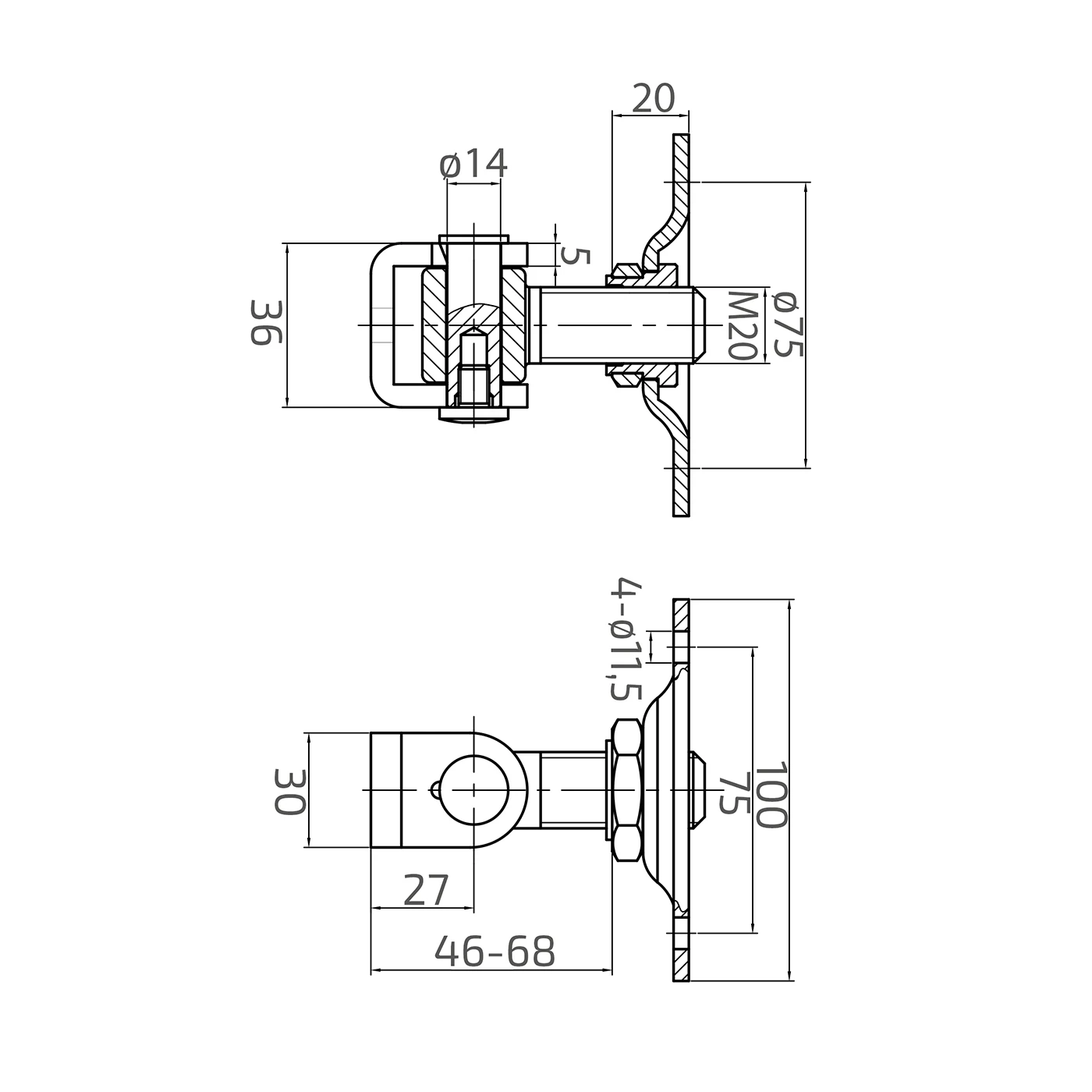

Abmessungen und technische Spezifikation
- Marke: PSG
- Material: Edelstahl AISI 304
- Oberfläche: roh
- Gewinde: M20
- Schildabmessungen: 100 × 100 × 4 mm
- Durchmesser der Schildprägung: ø75 mm
- Befestigungsbohrungen: 4 × ø11,5 mm, Abstand 75 mm
- Höhe der Halterung (U-Profil): 36 mm
- Breite der Halterung: 30 mm
- Tiefe der Halterung: 27 mm
- Bolzendurchmesser: ø14 mm
- Blechstärke der Halterung: 5 mm
- Verstellbereich (Bolzenachse – Schildebene): 46–68 mm
- Gewicht: 0,742 kg
- EAN: 5903313205795
Anwendung
Das Scharnier ist für die Montage von Flügeltoren im Wohn- und Industriebau bestimmt. Die universelle Konstruktion ermöglicht die Verwendung sowohl bei leichten Gartentüren als auch bei schwereren Einfahrtstoren. Edelstahl AISI 304 macht eine zusätzliche Korrosionsschutzbehandlung überflüssig, was die Wartungskosten senkt und die Lebensdauer der Installation verlängert.
Technische Daten
| Gewindeart | M20 |
| Montageart | Mit Schild |
| Material | AISI 304 |
