PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
5
Beschreibung

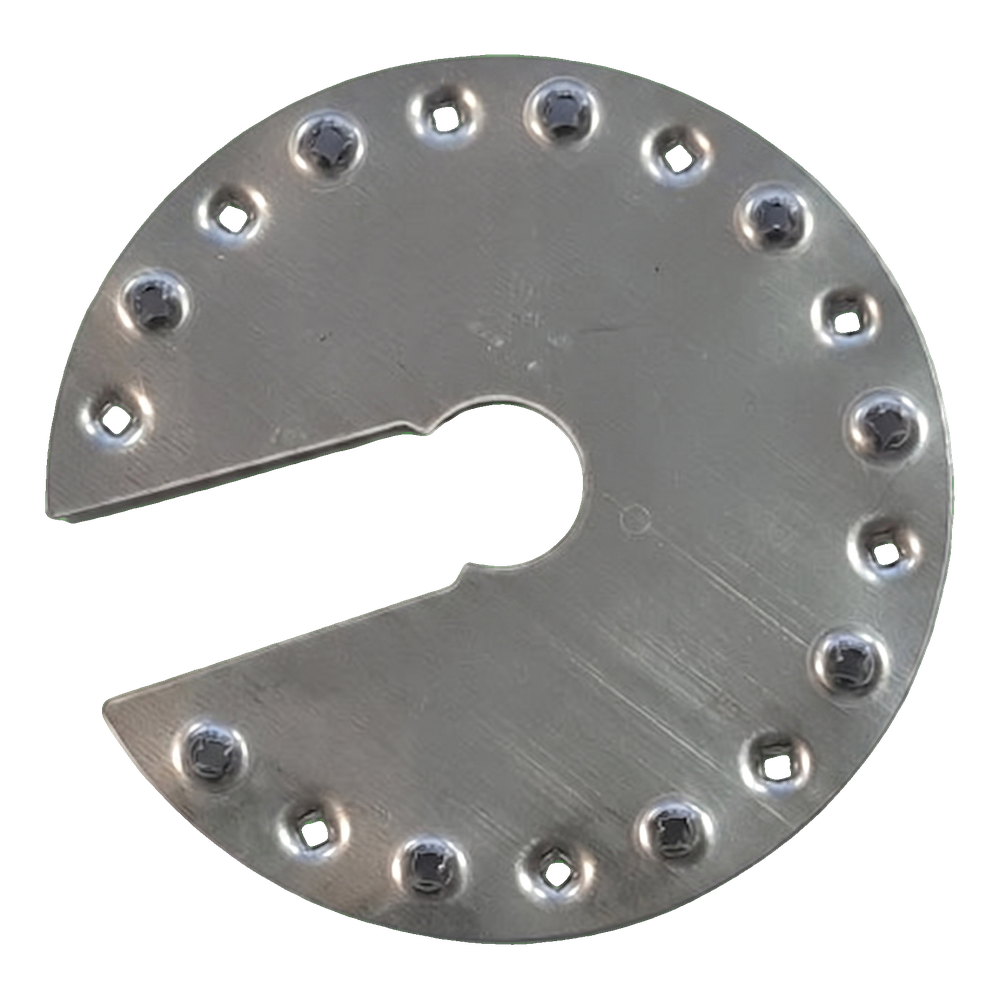

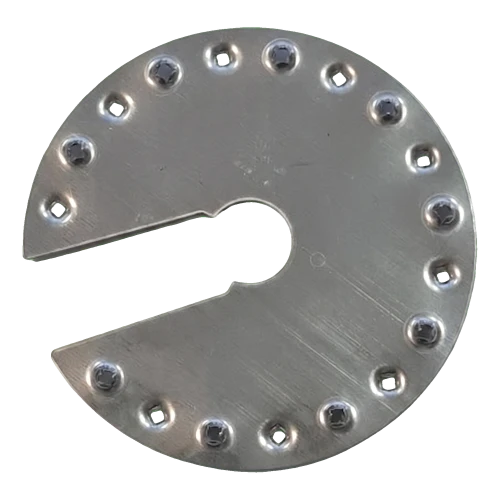

PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
Die Erdungsscheibe Variante IV ist ein rundes Montageelement mit einer charakteristischen Aussparung, das zum Potentialausgleich in Photovoltaikanlagen dient. Sie gewährleistet die galvanische Kontinuität der Verbindungen zwischen den Rahmen der PV-Module und der Montagekonstruktion und erfüllt damit die Anforderungen an den Blitzschutz und die Erdung des Systems. Die Scheibe ist mit scharfen Erhebungen entlang des Umfangs ausgestattet, die beim Anziehen der Schraube die dünne eloxierte Aluminiumschicht der Photovoltaik-Modulrahmen durchdringen. Die eloxierte Schicht wirkt als Isolator — erst nachdem diese durchdrungen ist, gelangen die Erhebungen zum reinen Aluminium und bilden eine solide, dauerhafte elektrische Verbindung. Die Ausführung aus Edelstahl A2 (1.4301, Werkstoff 304) garantiert eine außergewöhnliche Korrosionsbeständigkeit unter allen atmosphärischen Bedingungen und gewährleistet einen unterbrechungsfreien Betrieb während der gesamten Lebensdauer der Anlage.
Wichtigste Vorteile für den Installateur
- Erhebungen, die die eloxierte Schicht durchdringen — sichere elektrische Verbindung ohne zusätzliche Oberflächenvorbereitung
- Austenitischer, nichtmagnetischer Edelstahl — flexibel und beständig gegen Spannungen, geeignet für den Einsatz unter allen Umgebungsbedingungen
- Die Aussparung ermöglicht das schnelle Aufschieben der Scheibe auf die Schraube ohne deren Demontage — beschleunigt die Montage
- Kompakte und leichte Bauweise — ohne Auswirkung auf die Belastung von Profilen und Rahmen
- Hohe Korrosionsbeständigkeit dank Nickelzusatz in der Legierung — Langlebigkeit über die gesamte Lebensdauer der PV-Anlage

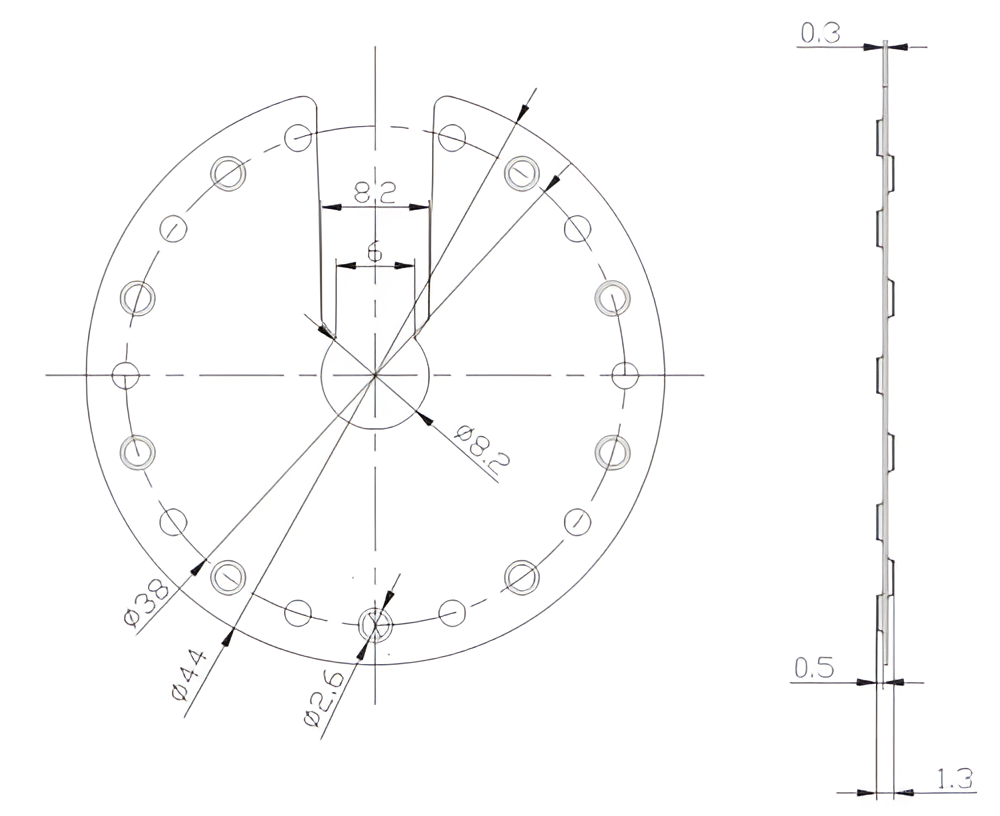

Die technische Zeichnung zeigt die Draufsicht sowie den Seitenschnitt der Scheibe. Zu sehen sind die entlang des Umfangs angeordneten Erhebungen, die zentrale Bohrung mit schlüssellochartiger Aussparung sowie das Seitenprofil, das die Höhe der Erhebungen im Verhältnis zur Grundebene zeigt.
