Punkthalter Glas 8-16,76mm Ø 48/26/M10x38 AISI304 mit Schlüssel System flach satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

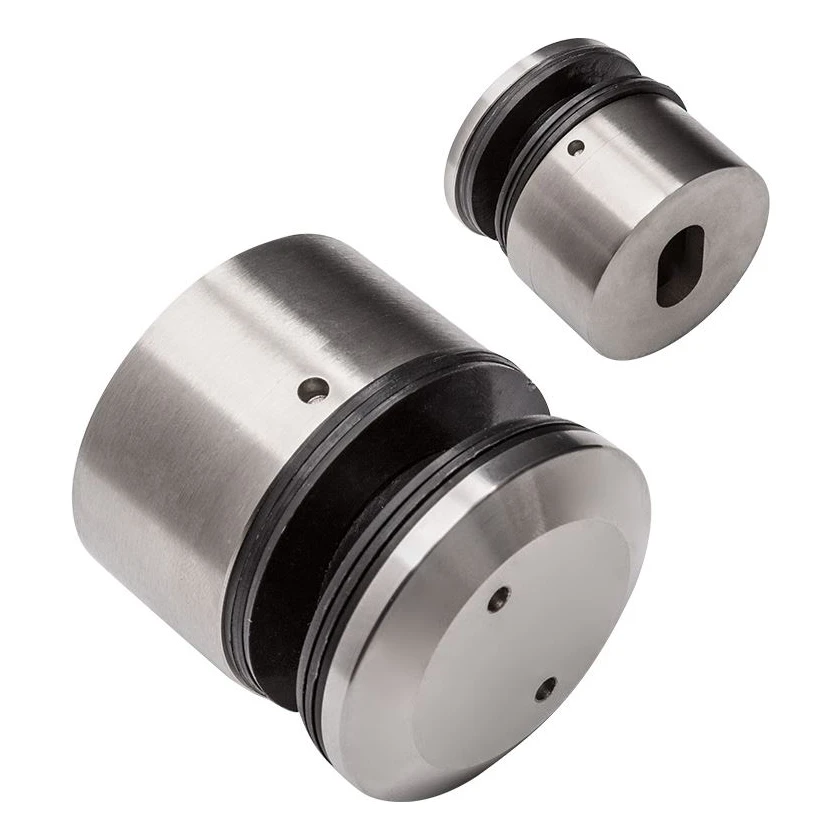

Punkthalter für Glas Ø 48 mm AISI 304 – flaches System, satiniert
Runder Punkthalter Ø 48 mm zur Befestigung von Glas in Edelstahl-Geländern — entwickelt für die Montage auf ebenen Oberflächen. Hergestellt aus Edelstahl AISI 304 mit satinierter Oberfläche, vereint Ästhetik mit hoher Korrosionsbeständigkeit. Dank des Schlüsselsystems (Bohrungen Ø 3,20 mm) gewährleistet er sichere und verstellbare Befestigung von Glas mit einer Dicke von 8 bis 16,76 mm.
Konstruktion und Funktionsprinzip
Der Halter besteht aus einer Montagebasis mit Innengewinde M10 (an der Tragkonstruktion befestigt) und einer Andrückmutter, die auf das Gewinde M39 aufgeschraubt wird und das Glas durch Gummidichtungen andrückt. Die Montagebohrung in der Basis hat Nierenform (21,5 × 12 mm), was eine Positionsregulierung bei der Montage ermöglicht. Der Innendurchmesser der Basis beträgt 32 mm und der Lochabstand für den Schlüssel in der Mutter — 24 mm.

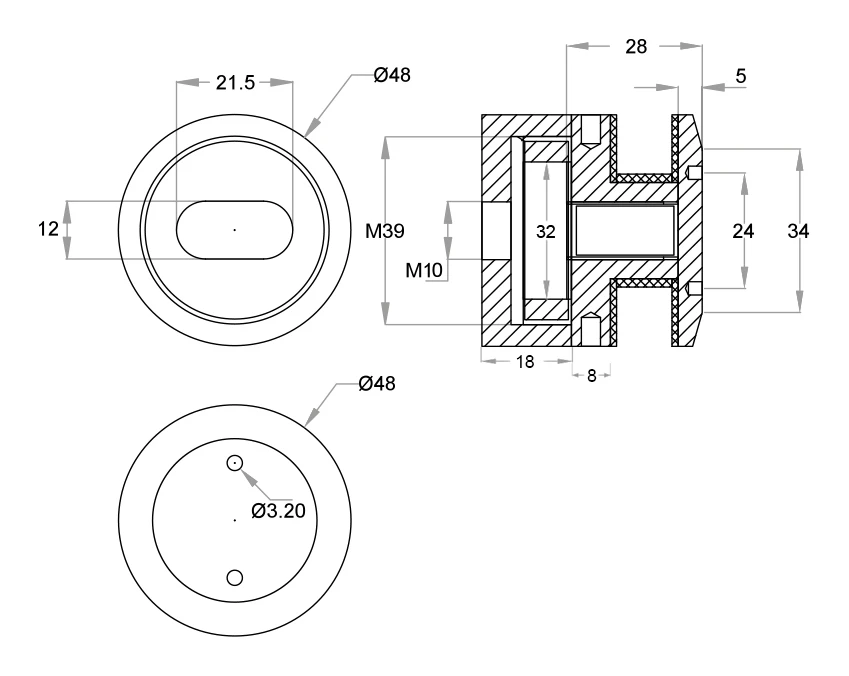

Abmessungen und technische Parameter
- Außendurchmesser: Ø 48 mm
- Innengewinde (Befestigung an Konstruktion): M10
- Gehäusegewinde (Basis–Mutter): M39
- Basistiefe: 18 mm
- Distanzlänge: 8 mm
- Montageabstand (Basis–Mutter): 28 mm
- Dicke der Andrückmutter: 5 mm
- Durchmesser der Mutterunterdrehung: 34 mm
- Innendurchmesser der Basis: 32 mm
- Montagebohrung (Niere): 21,5 × 12 mm
- Lochabstand für Schlüssel: 24 mm
- Durchmesser der Schlüsselbohrungen: Ø 3,20 mm
- Dicke des zu befestigenden Glases: 8–16,76 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Montagesystem: flach (auf ebener Oberfläche)
- Gewicht: 0,4 kg
- EAN: 5903313206242
Anwendung
Der Halter ist für die professionelle Montage von Glaspaneelen in Geländern, Vorhangfassaden und Trennwänden aus gehärtetem oder laminiertem Glas bestimmt. Das flache System ermöglicht die direkte Montage an Pfosten, Stahlprofilen oder anderen Konstruktionselementen mit ebener Oberfläche. Die satinierte Oberfläche harmoniert mit typischen gebürsteten Edelstahl-Geländern.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
| Glasstärke [mm] | 8-16,76 |
