Scharnier 180° für Glashalter 45 x 45 x 26 mm AISI304, satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

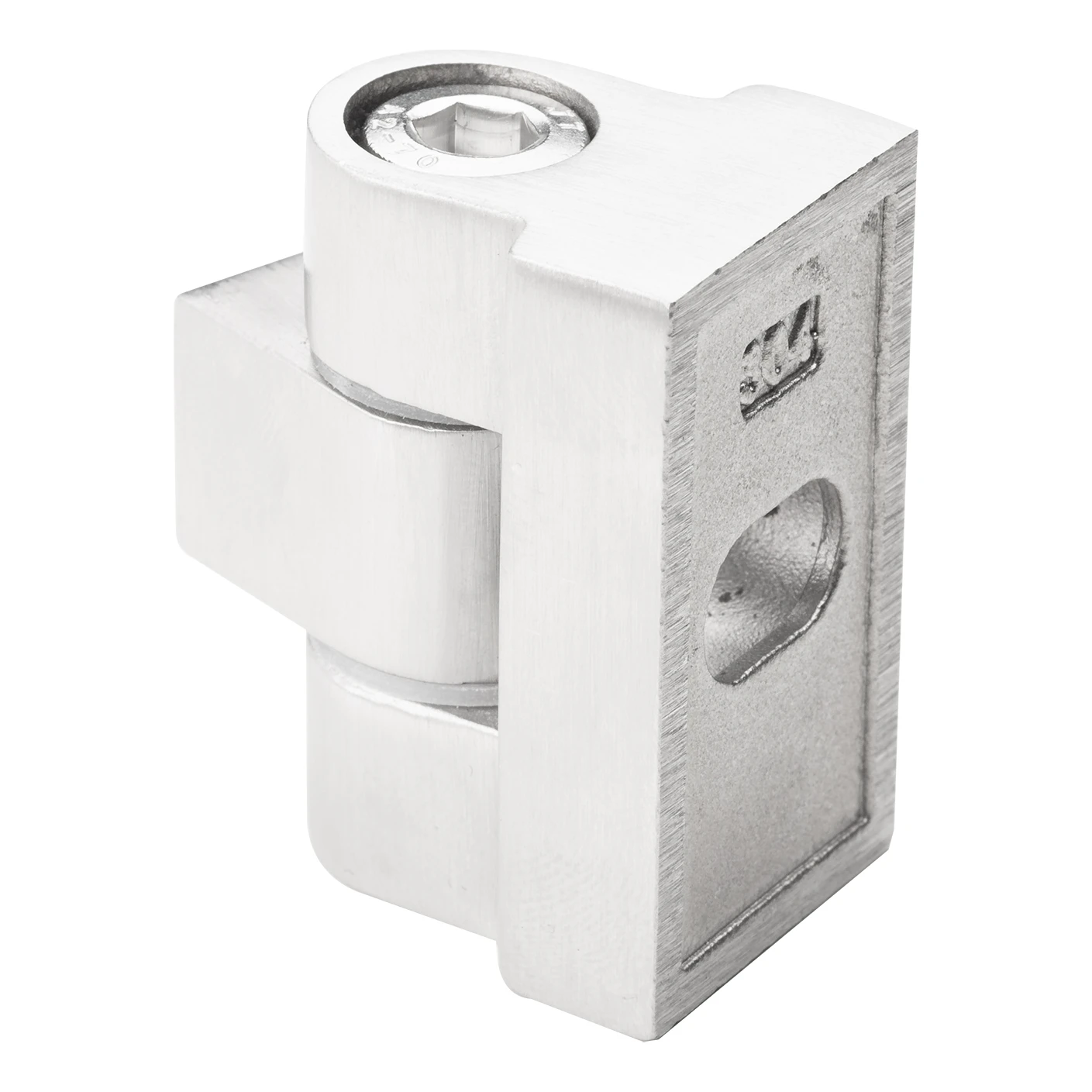

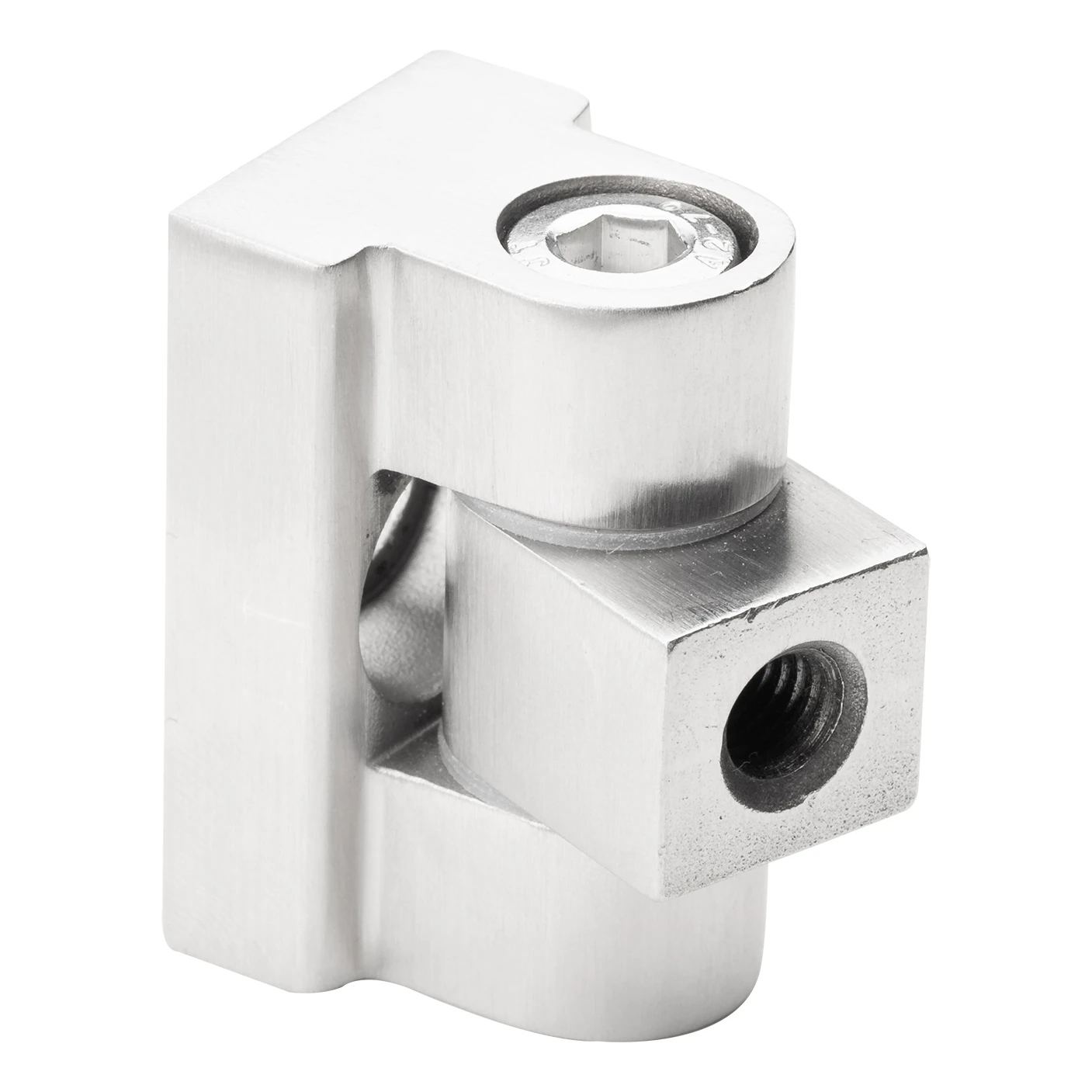

Scharnier 180° für Glashalter AISI 304 – 45×45×26 mm, satiniert
Scharnier 180° für Glashalter aus Edelstahl AISI 304 in satinierter Ausführung — präzises Verbindungselement für Glasbalustraden-Systeme, die auf Rohren mit 42,4 mm Durchmesser montiert werden. Durch den vollständigen Drehbereich von 180° (2 × 90°) ermöglicht es eine stufenlose Winkelverstellung der Glaspaneele, was die Montage bei untypischen Konstruktionsformen erheblich erleichtert.
Solide Konstruktion und Korrosionsbeständigkeit
Das Scharnier ist aus Edelstahl AISI 304 gefertigt, der hohe mechanische Festigkeit sowie ausgezeichnete Korrosionsbeständigkeit garantiert — auch in Umgebungen mit erhöhter Feuchtigkeit wie Schwimmbädern, Terrassen oder Balkonen. Die satinierte Oberflächenausführung maskiert wirkungsvoll Fingerabdrücke und kleine Verschmutzungen und bewahrt das elegante, moderne Aussehen über die gesamte Nutzungsdauer.
Die Montage erfolgt durch Verschraubung (Gewinde M8), was eine hohe Verbindungsfestigkeit gewährleistet und gleichzeitig eine einfache Demontage ohne Spezialwerkzeuge ermöglicht. Das ist ein wesentlicher Vorteil für Montageteams, die während der Installation die Einstellung der Glaspaneele effizient korrigieren können.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Ausführung: satiniert
- Öffnungswinkel: 180° (2 × 90°)
- Rohrdurchmesser: 42,4 mm (R 21,2 mm)
- Glasdicke: von 6 mm bis 10,76 mm
- Grundabmessungen (L × H × B): 45 × 45 × 26 mm
- Drehaugen-Abmessungen (L × H × B): 24,5 × 18 × 15 mm
- Einbautiefe (Referenzmaß): ca. 40,1 mm
- Montagegewinde: M8
- Bolzenlochdurchmesser: ø8,2 / ø8,5 mm
- Schraubenkopf-Senkungsdurchmesser: ø13,5 mm
- Langloch in der Grundplatte: 13,5 × 9 mm
- Fasen: 2×C0,5 am Drehauge, C1 an Gewindebohrungen
- Oberflächenrauheit: Ra 1,6 / Ra 3,2
- Gewicht: 0,16 kg
- EAN: 5903313205153
Anwendung und Kompatibilität
Das Scharnier ist für die Verwendung mit Glashaltern für Glasdicken von 6 bis 10,76 mm bestimmt, was sowohl einzelne gehärtete Scheiben als auch Verbundsicherheitsglas VSG umfasst. Montiert auf Rohren mit 42,4 mm Durchmesser bewährt es sich hervorragend in Glasbalustraden-Systemen, Handläufen sowie architektonischen Verglasungen. Das Langloch in der Grundplatte ermöglicht eine präzise Justierung der Montageposition.

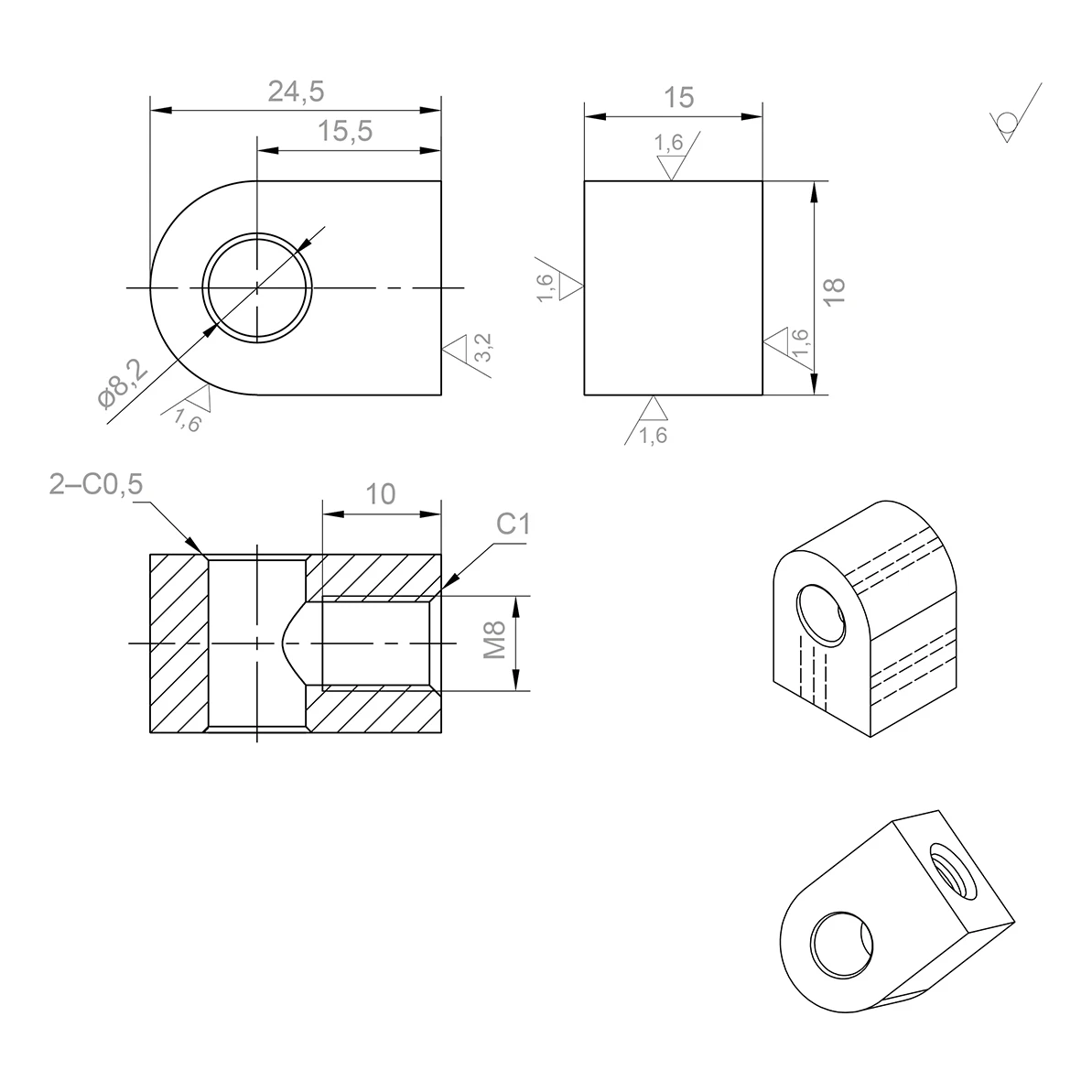

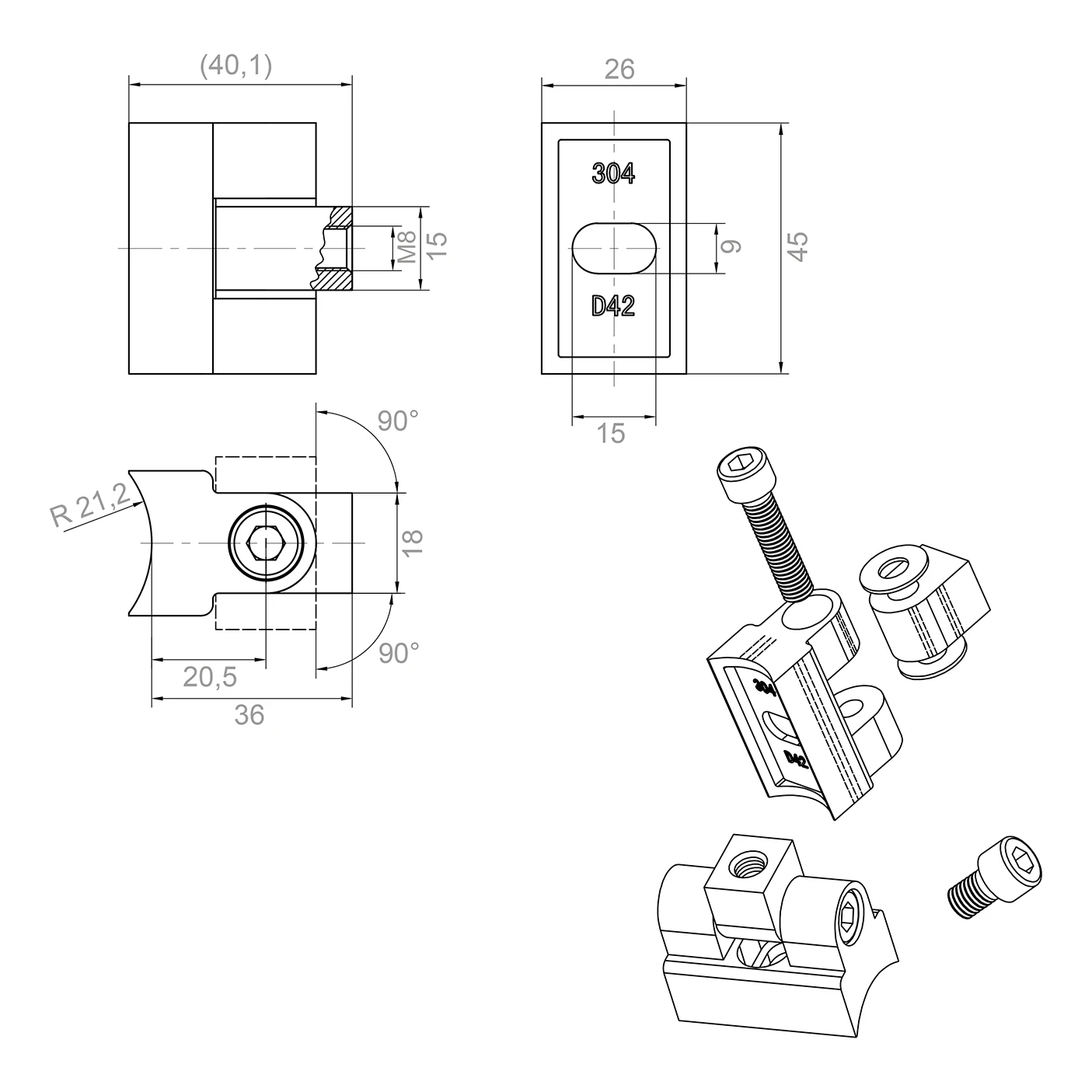

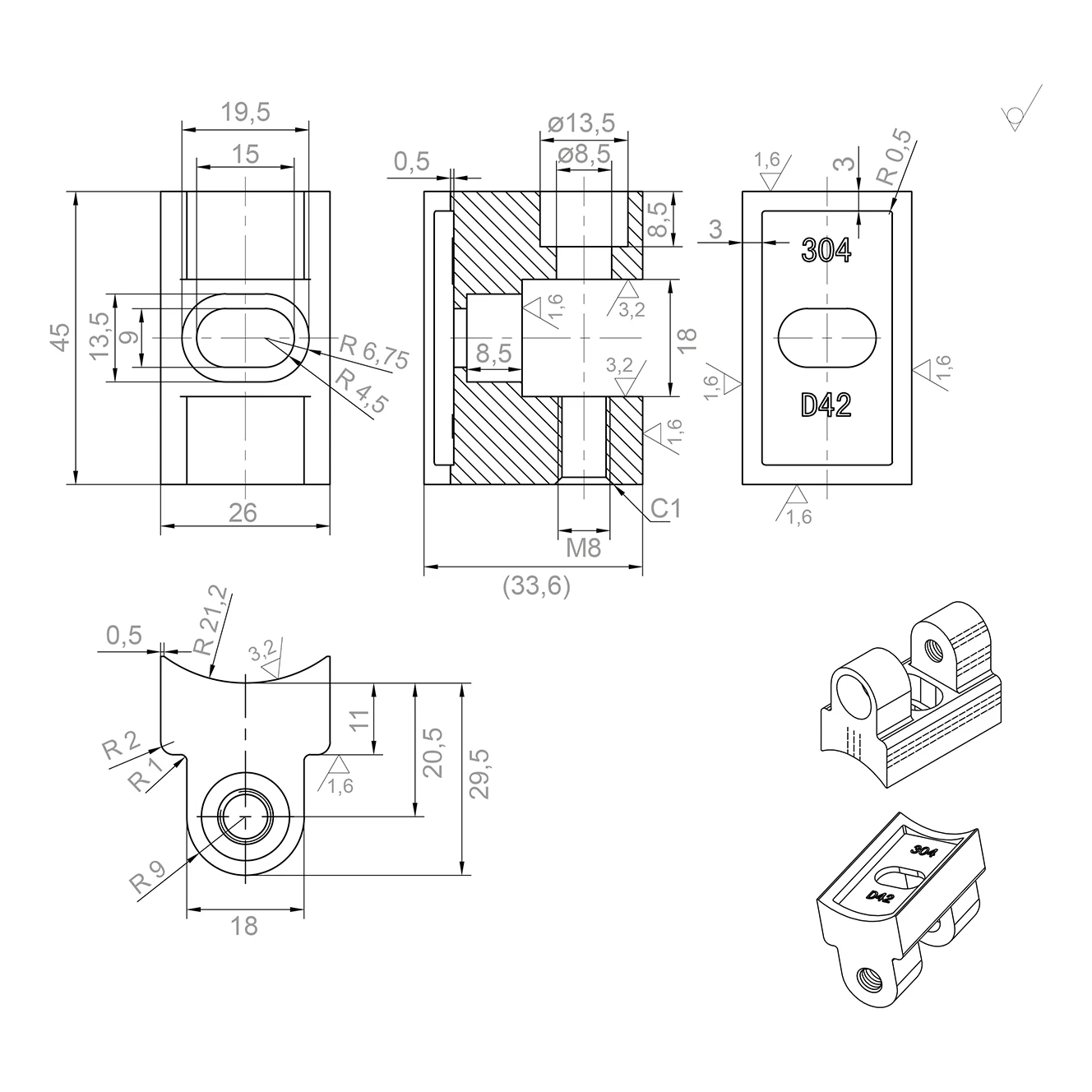

Maßzeichnungen
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
