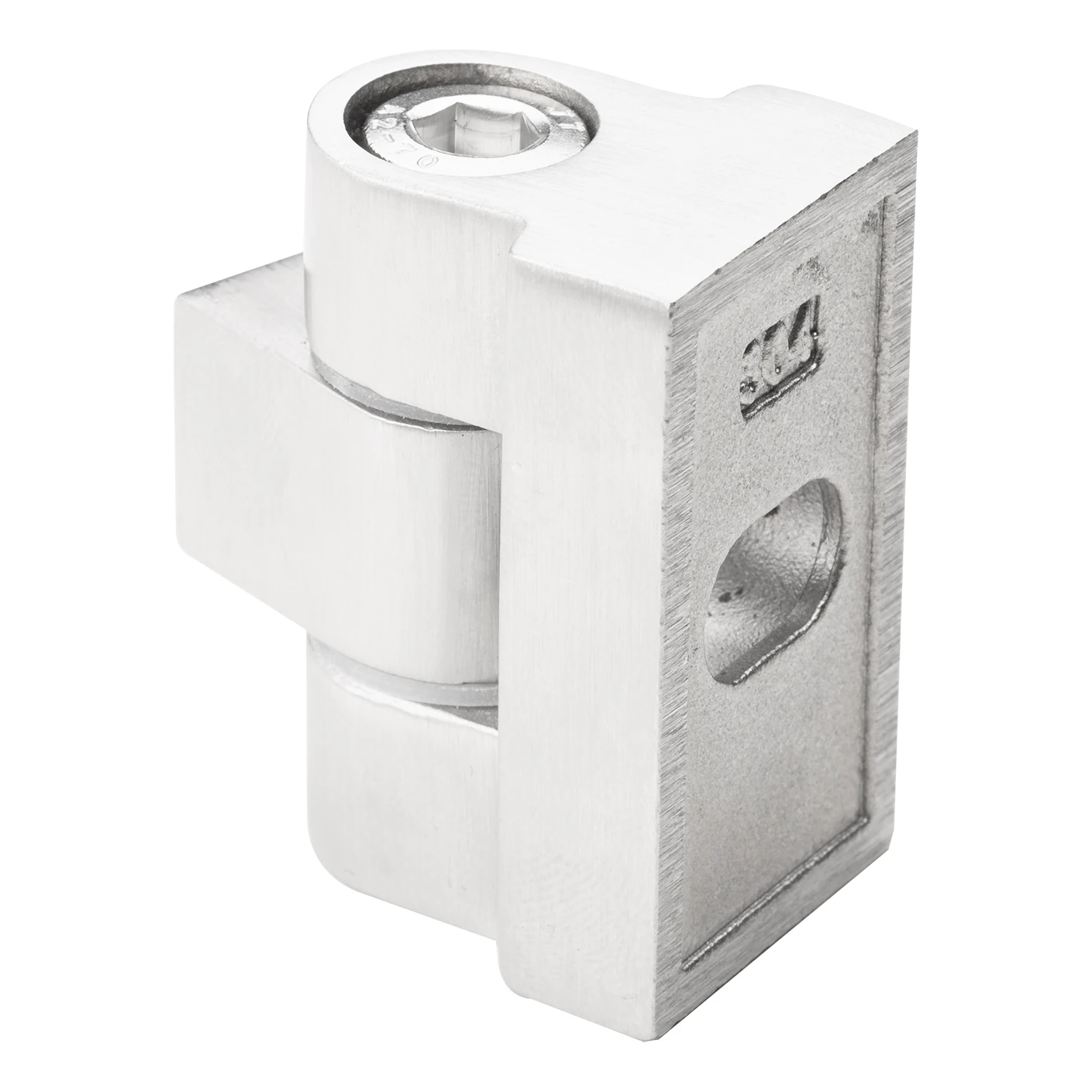

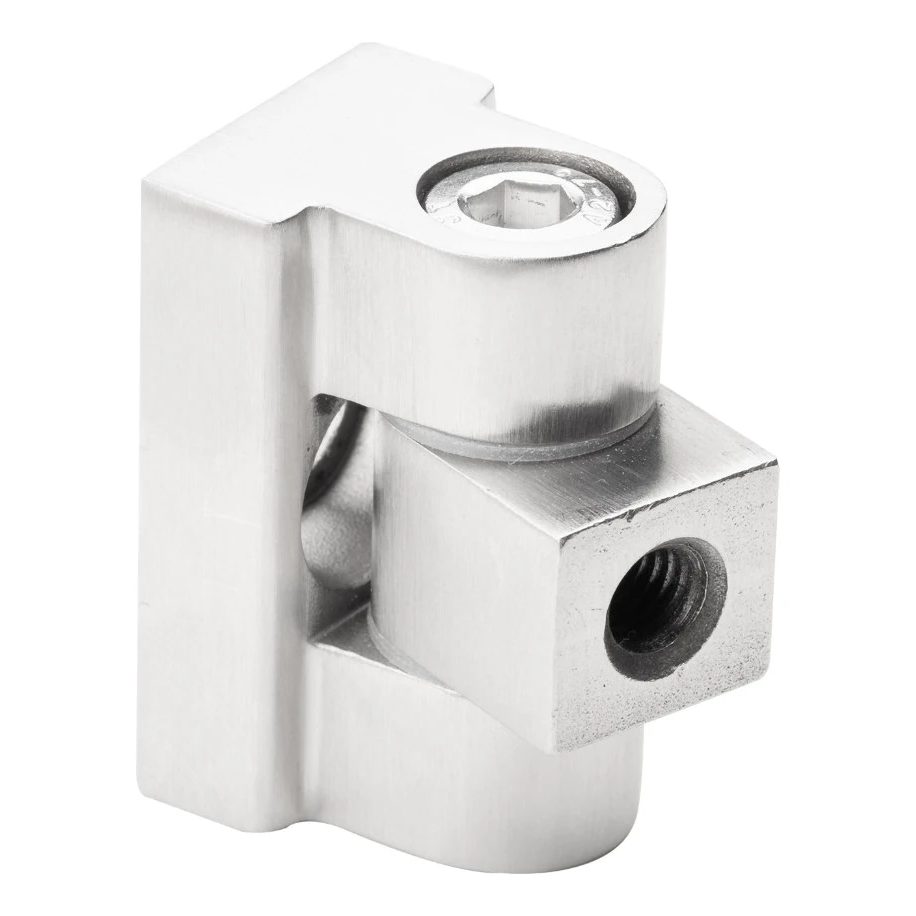

Scharnier 180° für Glashalterung 45 x 45 x 26 mm flaches System AISI304, satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Scharnier 180° für Glashalterung 45×45×26 mm AISI 304 satiniert
Scharnier 180° für Glashalterung aus rostfreiem Edelstahl AISI 304 in satinierter Ausführung — Bauteil für die professionelle Montage von Glaskonstruktionen im flachen System. Ermöglicht die Öffnung des Glases im vollen Bereich von 180° (je 90° in jede Richtung), was eine freie Gestaltung von Trennwänden, Türen und Glaskabinen ohne Einschränkungen des Öffnungswinkels ermöglicht.
Langlebigkeit und Korrosionsbeständigkeit
Der Scharnierkörper ist aus hochwertigem rostfreiem Edelstahl AISI 304 gefertigt, was eine langfristige Korrosionsbeständigkeit garantiert — auch in Umgebungen mit erhöhter Feuchtigkeit, wie Badezimmern, Schwimmbädern oder Duschkabinen. Die satinierte Oberflächenveredelung maskiert effektiv Fingerabdrücke und Verschmutzungen und bewahrt das ästhetische Aussehen bei minimaler Wartung. In den technischen Zeichnungen sind die Oberflächenrauheiten Ra 1,6 und Ra 3,2 angegeben — was die präzise mechanische Bearbeitung der Bauteile bestätigt.
Montage durch Einschrauben — flaches System
Das Scharnier wird auf flache Oberflächen durch Einschrauben mit M8 Gewinde montiert. Diese Methode gewährleistet eine hohe Verbindungsfestigkeit, einfache Installation und eventuelle Demontage — ohne die Notwendigkeit spezieller Werkzeuge. Das Langloch im Körper ermöglicht eine Positionsverstellung des Glases im Bereich von 9 mm, was die präzise Ausrichtung der Glasplatte während der Montage erleichtert.
Glaskompatibilität
Das Scharnier ist für die Montage von Glasplatten mit einer Dicke von 6 mm bis 10,76 mm geeignet, was sowohl einlagiges gehärtetes Glas als auch beliebtes Verbundglas (VSG) umfasst. Dadurch bewährt sich ein Scharniermodell in verschiedenen Konfigurationen — der Monteur muss keine separaten Varianten für unterschiedliche Glasstärken lagern.
Abmessungen und technische Daten
- Körperabmessungen (L × H × B): 45 × 45 × 26 mm
- Gesamttiefe der Baugruppe mit Verbinder: 36 mm
- Körpertiefe: 29,5 mm
- Öffnungswinkel: 180° (90° in jede Richtung)
- Befestigungsgewinde: M8
- Länge des Gewindeteils des Verbinders: 15 mm
- Durchmesser der Durchgangsbohrung des Verbinders: ø 8,2 mm
- Durchmesser der Bohrung für Bolzen: ø 8,5 mm
- Durchmesser der Vertiefung: ø 13,5 mm
- Langloch (Verstellung): 9 mm
- Abmessungen des Drehverbinders: 24,5 × 18 × 15 mm
- Fasen: 2×C0,5 und C1
- Material: rostfreier Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Glasdicke: von 6 mm bis 10,76 mm
- Montageart: flaches System (auf flache Oberflächen)
- Gewicht: 0,16 kg

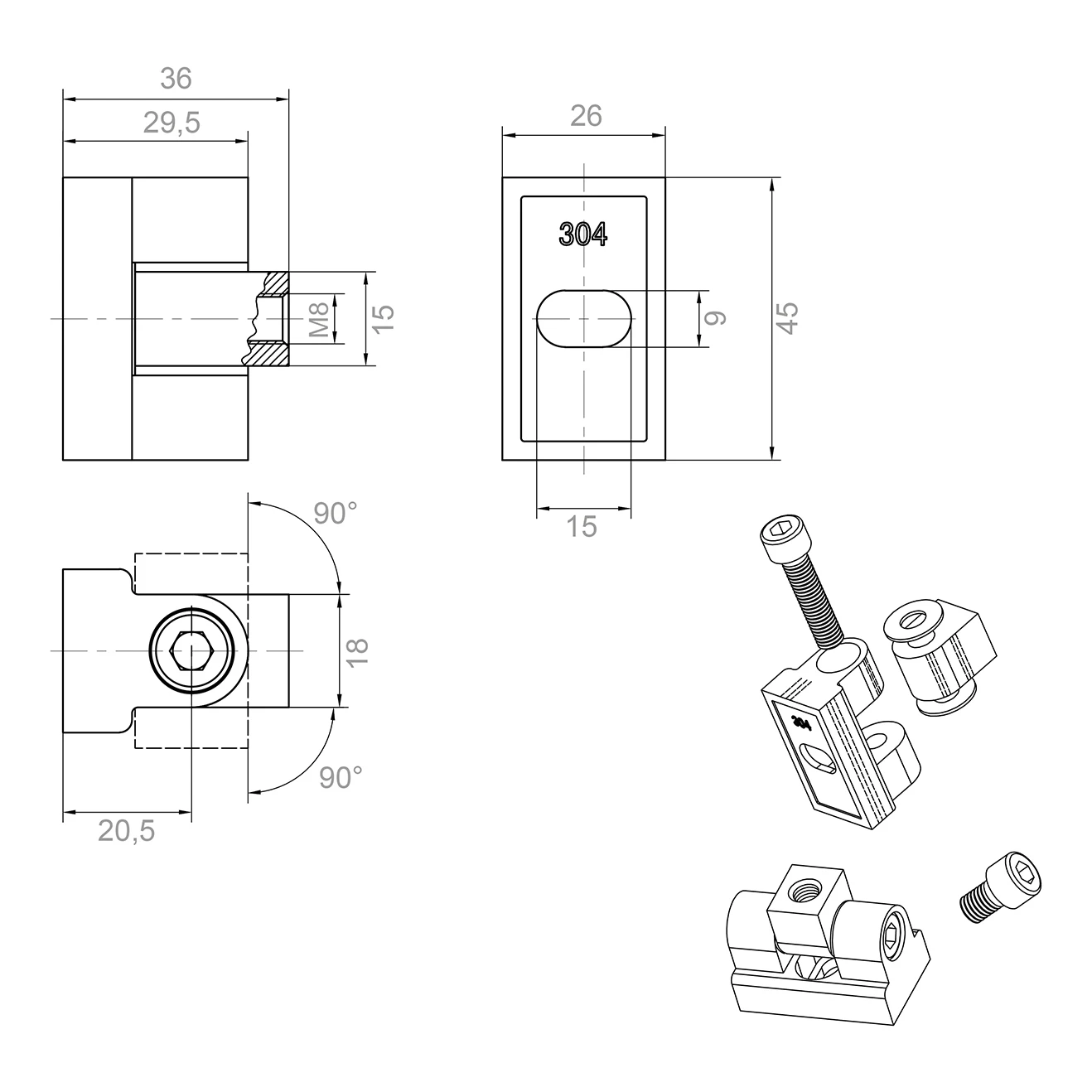

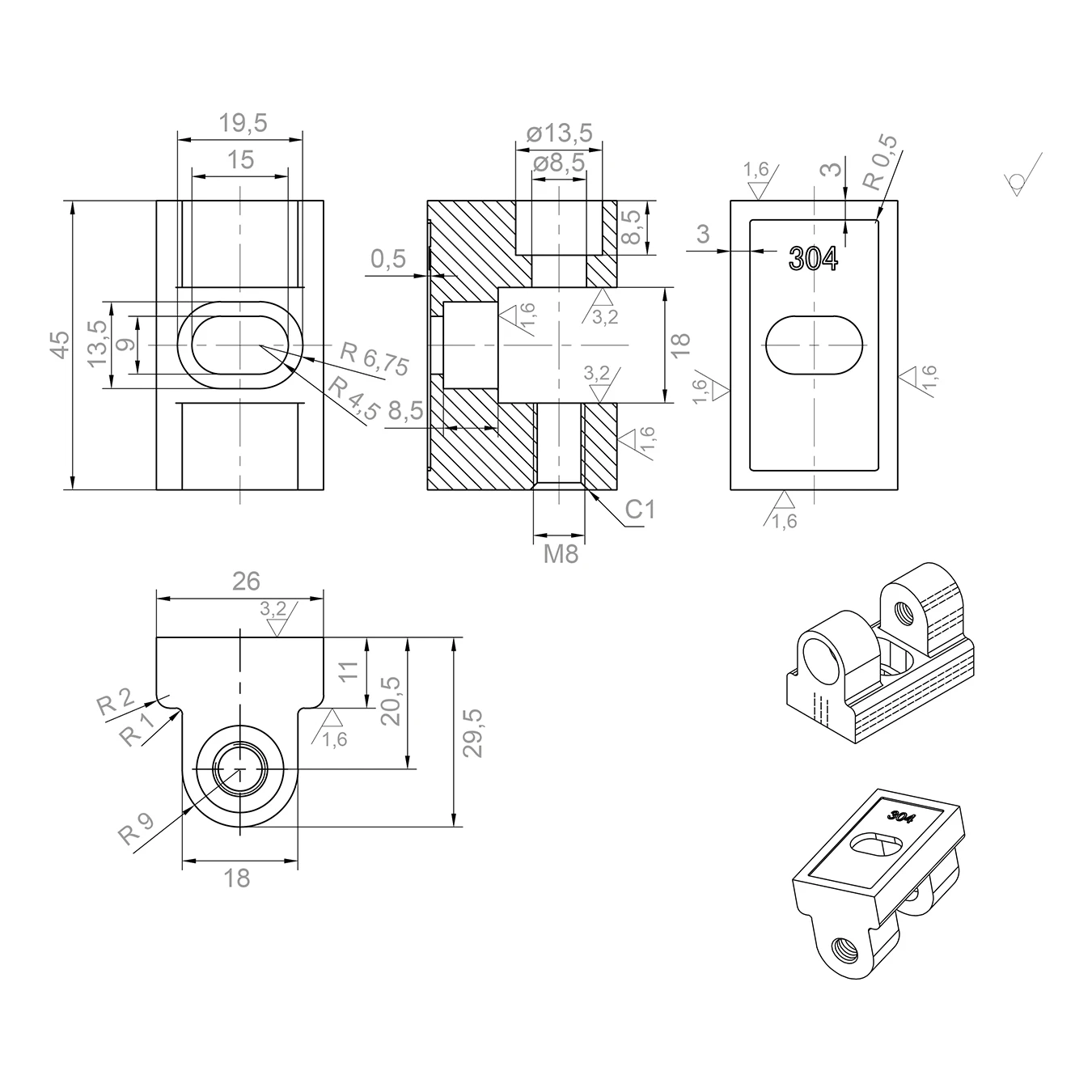

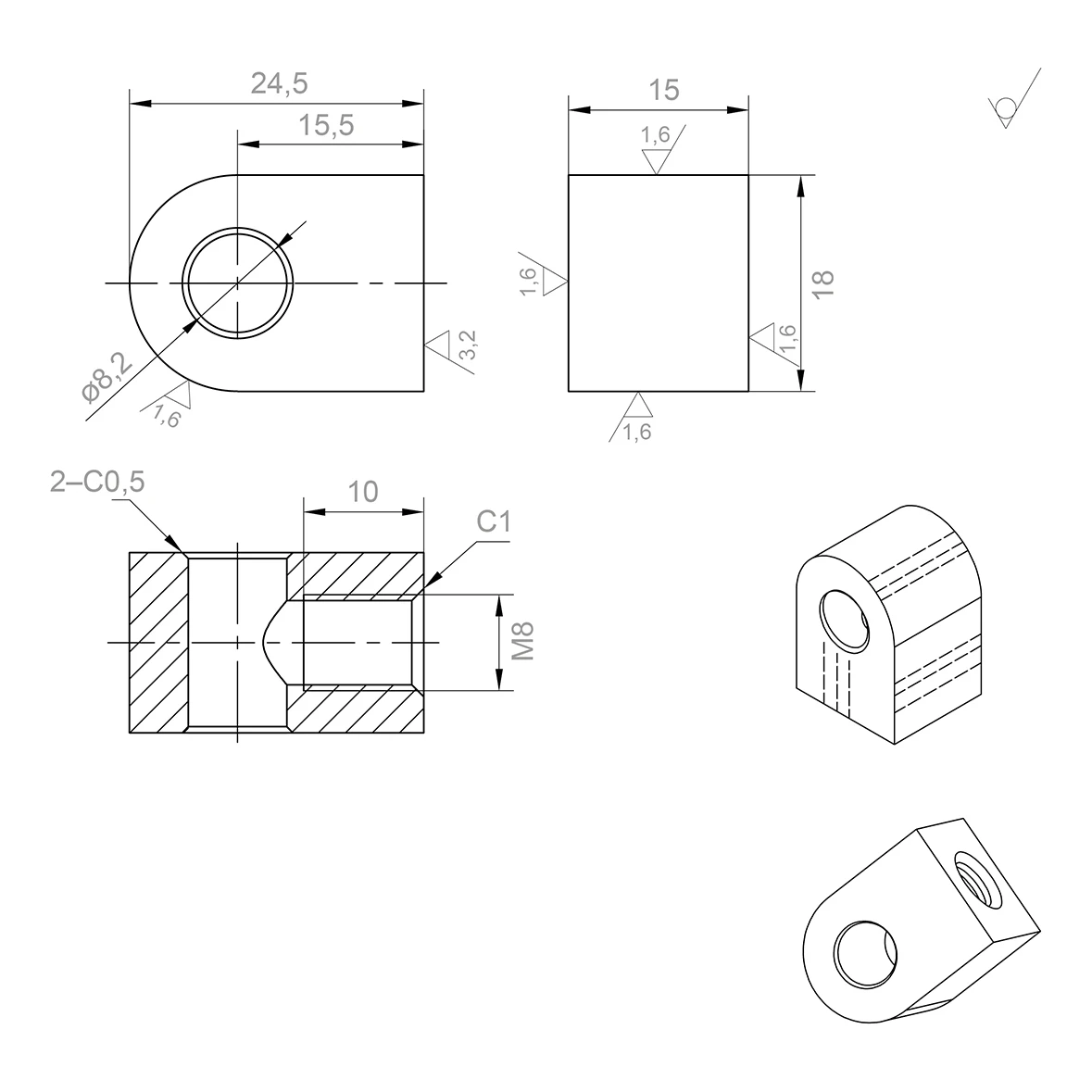

Maßzeichnungen der Bauteile
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
