Schräger Trapezbrückenadapter mit EPDM-Dichtung H63 L330 – Aluminium-Dachadapter PV
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

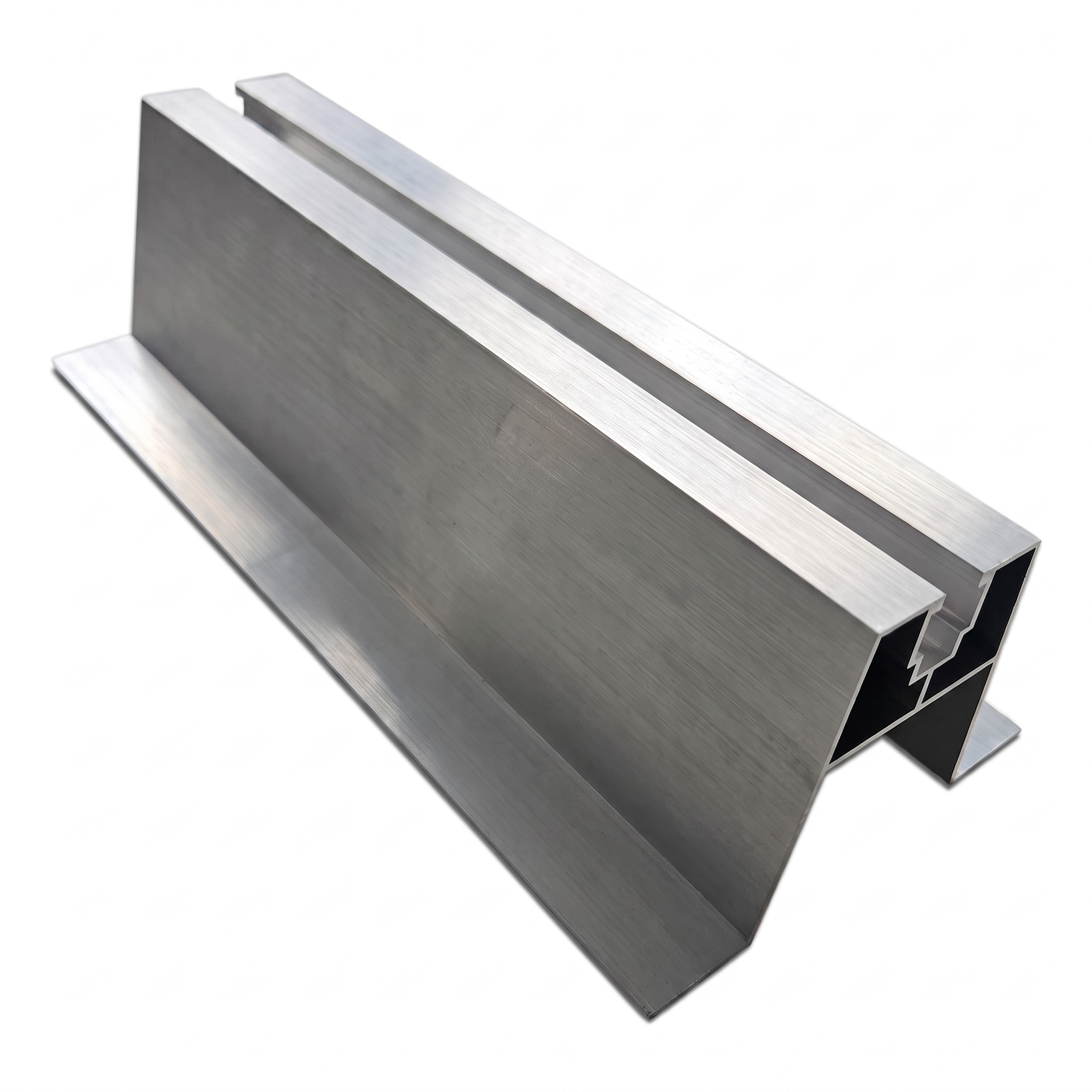

Schräge Trapezbrücke mit EPDM-Dichtung H63 L330 – Aluminium
Schräge Trapezbrücke mit EPDM-Dichtung ist ein Aluminium-Distanzelement für die Montage von Photovoltaik-Konstruktionen auf Dächern mit Trapezblech. Die schräge Profilform bildet die Wellengeometrie des Blechs ideal ab und sorgt für eine stabile und dichte Abstützung der Montageschiene – ohne zusätzliche Ausgleichsunterlagen.
Dank der integrierten EPDM-Dichtung schützt die Brücke die Dachhaut zuverlässig vor Wassereintritt an der Befestigungsstelle. Die Dichtung gleicht Unebenheiten der Blechoberfläche aus und dämpft Mikroschwingungen, was die Lebensdauer der Verbindung verlängert und das Korrosionsrisiko am Kontaktpunkt minimiert.
Vorteile für das Montageteam
- Schräge Geometrie — Profil angepasst an die Neigung der Trapezblechwelle, eliminiert das Ausschneiden und Biegen von Elementen auf der Baustelle
- EPDM-Dichtung im Lieferumfang — montagefertiges Element, das kein separates Bestellen und Aufkleben von Dichtungen erfordert
- Aluminium — leichtes, korrosionsbeständiges Material, das den Transport auf das Dach erleichtert und langfristige Haltbarkeit gewährleistet
- Kompaktes Gewicht 0,350 kg — leicht zu handhaben und zu lagern, belastet die Dachkonstruktion nicht
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm
- Gesamtbreite der Basis: 94,4 mm
- Breite der oberen Plattform: 40 mm
- Wandstärke des Profils: 1,2 mm
- Wandstärke des Befestigungskanals: 1,3 mm
- Breite des oberen Kanals (außen): 16,3 mm
- Breite des oberen Kanals (innen): 13,7 mm
- Gewicht: 0,350 kg
Material und Oberfläche
- Profilmaterial: Aluminium
- Oberfläche: Standardeloxierung
- Dichtung: EPDM

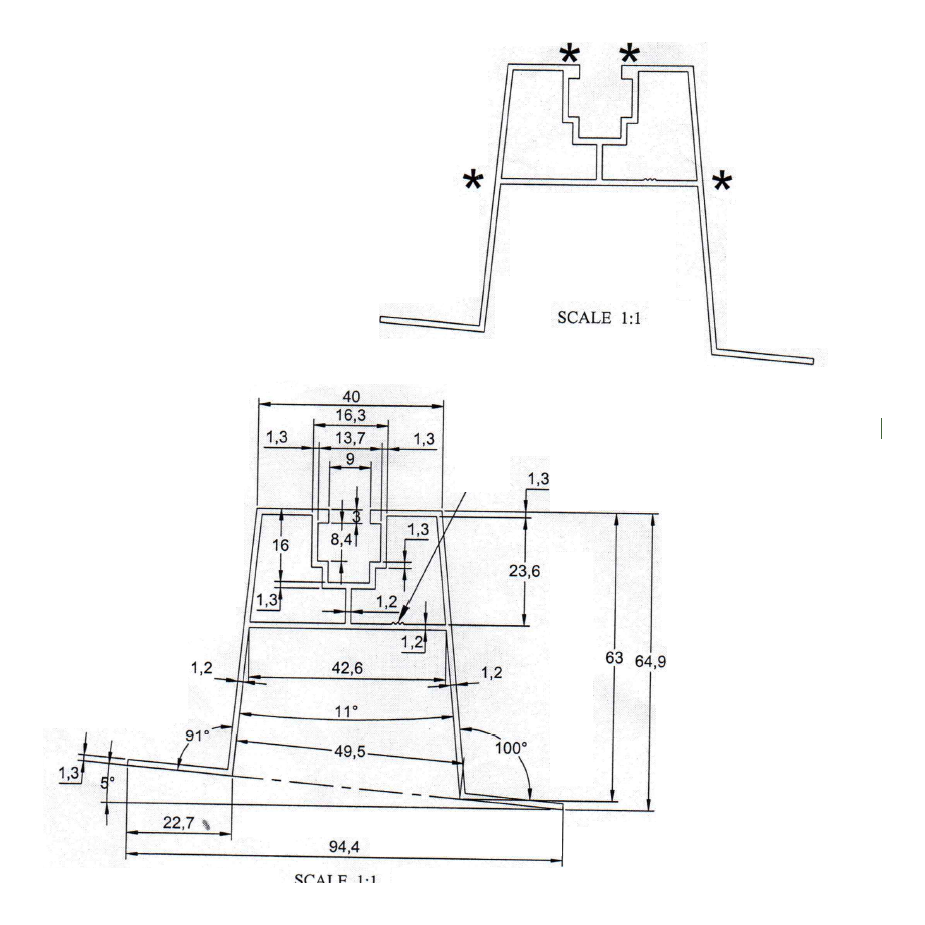

Profilaufbau
Der trapezförmige Profilquerschnitt besitzt zwei symmetrische Füße, die an der Dachblechoberfläche anliegen. Die Seitenwände gehen in eine innere Verstärkungsrippe über. Im oberen Bereich des Profils befindet sich ein Montagekanal mit einer Innenbreite von 13,7 mm und einer Öffnung von 8,4 mm, der die Befestigung von Schrauben und Klemmen an Tragschienen ermöglicht. An mit einem Sternchen markierten Stellen können Wärmespuren (Heat Lines) auftreten, die beim Aluminium-Strangpressverfahren entstehen – dies stellt keinen Qualitätsmangel dar.
Die schräge Trapezbrücke H63 L330 ist ein zuverlässiges Zwischenelement zwischen Trapezblech und Photovoltaik-Konstruktion, das die Montagezeit verkürzt und die Qualität jeder Dachmontage verbessert.
