Stahl-Verbindungslasche L120 für Torband M18 – 180° Öffnung
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

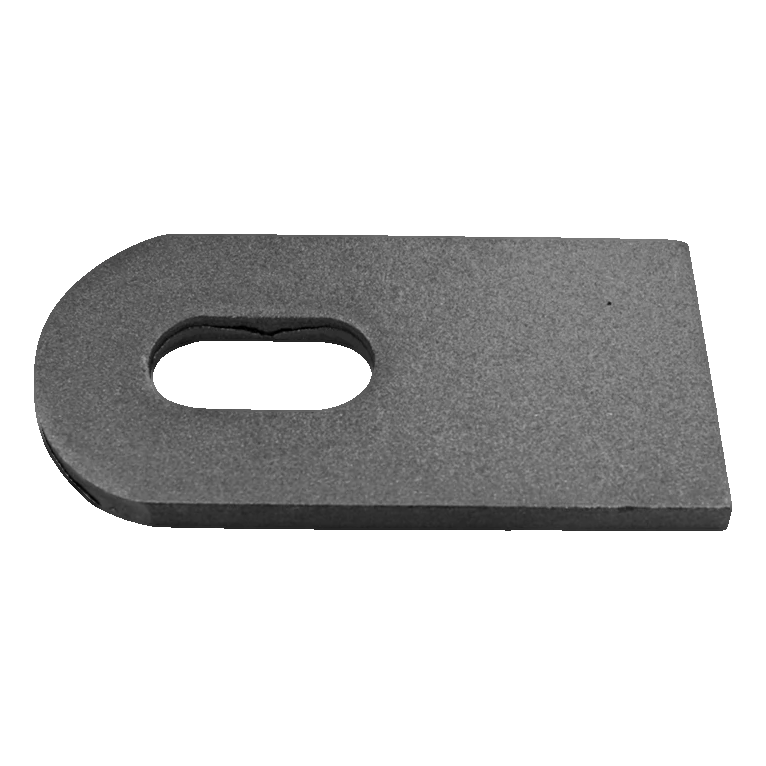

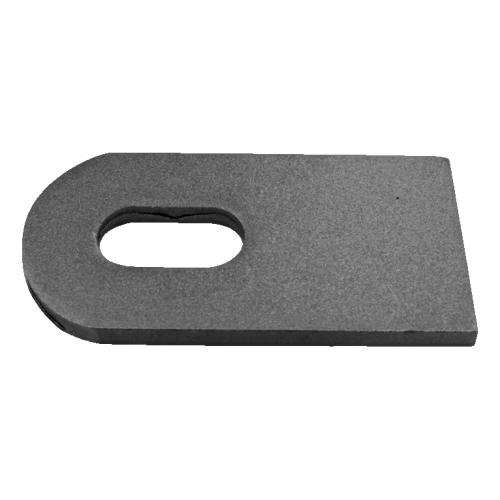

Stahlverbinder L120 für Torband M18 – 180° Öffnung
Stahlverbinder L120 für Torbänder mit Gewinde M18. Dank der massiven Konstruktion aus 8 mm starkem Blech gewährleistet er eine dauerhafte und stabile Verbindung des Bandes mit dem Tor oder der Pforte und ermöglicht eine vollständige Öffnung des Flügels um 180°. Das Langloch im Verbinder bietet einen Verstellbereich von 70–90 mm, was eine präzise Einstellung der Flügelposition zum Pfosten ermöglicht – ohne dass neue Löcher gebohrt werden müssen.
Das Element ist ein unverzichtbarer Bestandteil bei der Montage von Flügeltoren und Pforten mit Schraubbändern M18. Seine einfache Form und solide Bauweise garantieren eine schnelle Montage und jahrelangen störungsfreien Betrieb.
Abmessungen des Verbinders
- Länge (L): 120 mm
- Höhe: 60 mm
- Blechdicke: 8 mm
- Langloch (Breite): 20 mm
- Verstellbereich im Loch: 70–90 mm
- Bandgewinde: M18
Anwendung und Montage

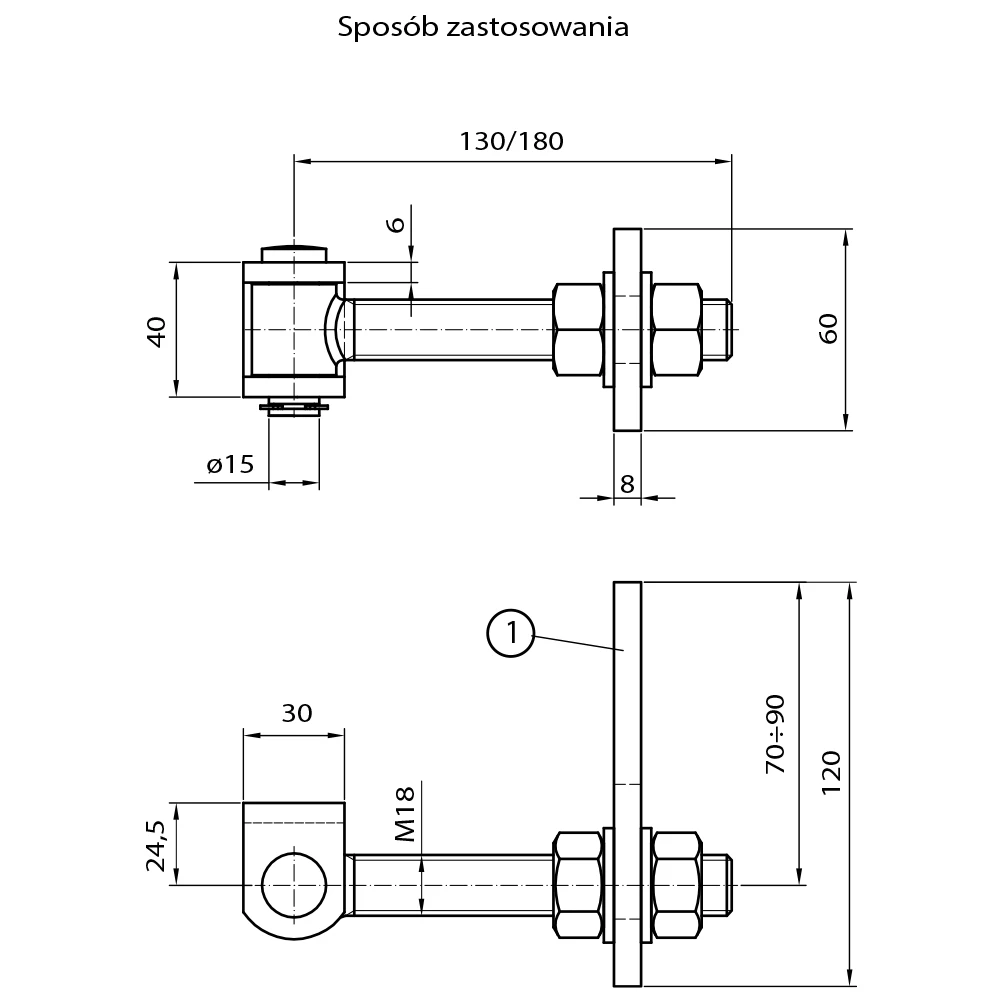

Der Verbinder wird am Torflügel oder der Pforte montiert, und der Bandbolzen M18 führt durch das Langloch und wird mit Muttern auf beiden Seiten befestigt. Das Anwendungsschema zeigt zwei Varianten der Bolzenlänge (130 mm oder 180 mm), was eine Anpassung des entsprechenden Bandes an die Dicke des Pfostens oder Rahmens ermöglicht. Die Bandhülse (Höhe 40 mm, Bolzen Ø15 mm) wird an den Pfosten geschweißt, und der Verbinder mit Langloch ermöglicht eine stufenlose Einstellung der Flügelposition.
Technische Daten
- Material: Stahl
- Blechdicke: 8 mm
- Verbinderlänge: 120 mm
- Verbinderhöhe: 60 mm
- Bandgewinde: M18
- Langlochmaß: 20 × 40 mm (Breite × Länge)
- Verstellbereich: 70–90 mm
- Flügelöffnungswinkel: 180°
- Gewicht: 0,38 kg
- EAN: 99917867
Der Verbinder ist kompatibel mit Schraubbändern M18 mit Bolzenlänge 130 mm oder 180 mm. Ideales Element für die professionelle Montage von Flügeltoren und Pforten in Zaunbausystemen.
Technische Daten
| Gewindeart | M18 |
| Durchmesser | 12 |
| Montageart | Zum Einmauern |
| Material | Stahl |
