Synerga Balus 1 – PV-Montageset für Balkonbrüstung
Synerga Balus 1 ist ein komplettes Montageset, mit dem sich Photovoltaikmodule an einer Balkon-, Terrassen- oder sonstigen Brüstung befestigen lassen. Durch den Einsatz von Edelstahl H17 sowie Aluminium 6060 ist die Konstruktion leicht, langlebig und witterungsbeständig. Das Set ist für PV-Module mit einer maximalen Höhe von 1052 mm ausgelegt und sorgt für einen Neigungswinkel des Moduls von 10°.
Die moderne, minimalistische Optik der Halterung sorgt dafür, dass das montierte Modul harmonisch mit der Gebäudefassade harmoniert. Eine ideale Lösung für Mehrfamilienhäuser sowie überall dort, wo eine Montage der PV-Anlage auf Dach oder Boden nicht möglich ist.
Technische Parameter
- Maximale Größe der PV-Module: 1052 mm
- Neigungswinkel des Moduls: 10°
- Material der Halterungen: Edelstahl 1.4016/H17, Stärke 5 mm
- Material der Winkelverbinder 65×65: Edelstahl 1.4016/H17
- Material der Verbinder und Profile: Aluminium 6060
- Montageprofile: 40×40×1040 mm
- Dichtung: EPDM 80 cm

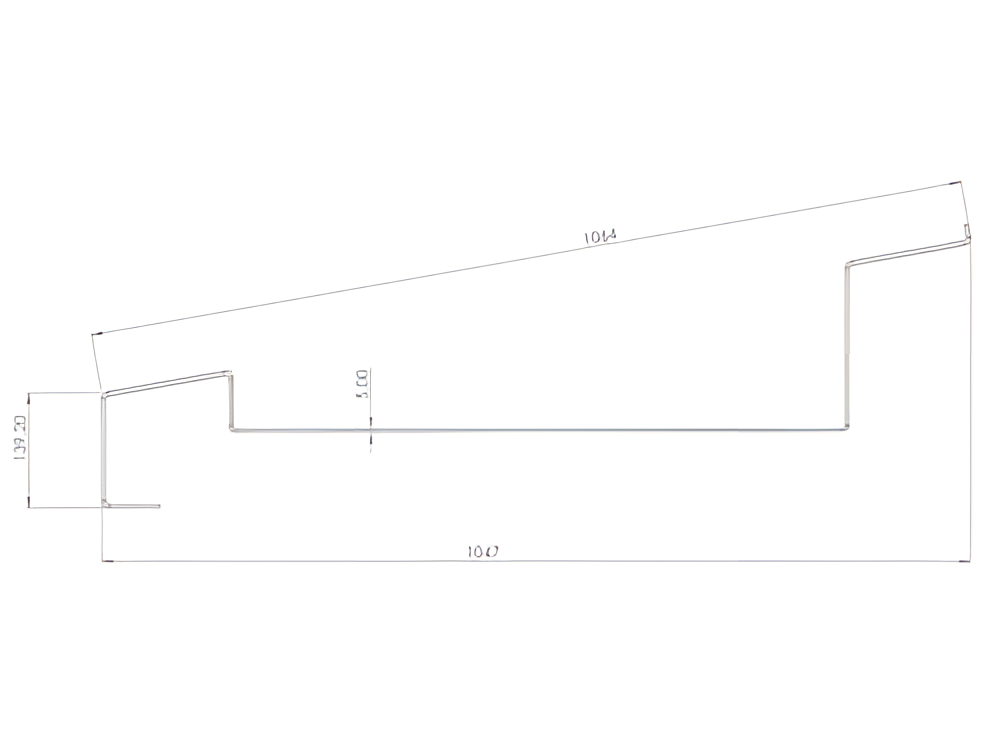

- Abmessungen der Traghalterung: Länge 1000 mm, Schräge 1014 mm, Tiefe 139,20 mm, Stärke 3 mm
- Verpackungsgewicht: 6,75 kg
- Verpackungsabmessungen: 114 × 36 × 7 cm

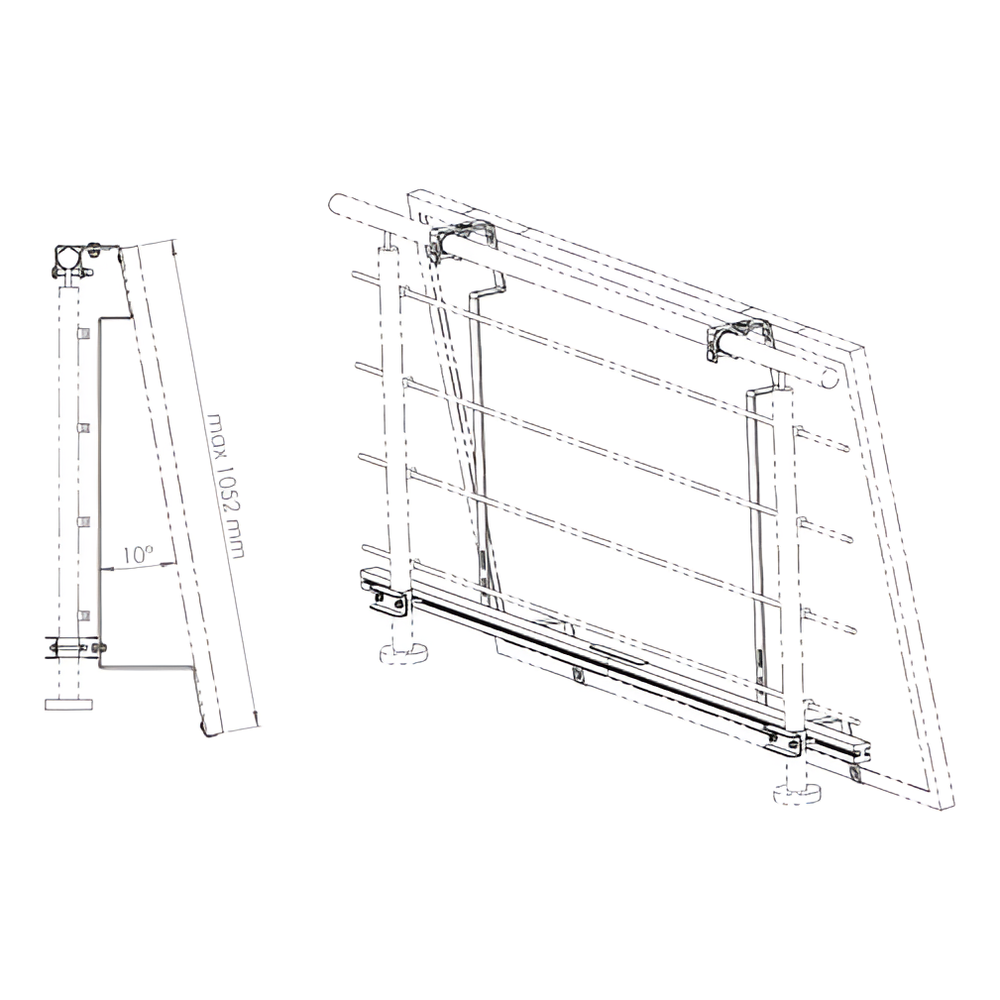

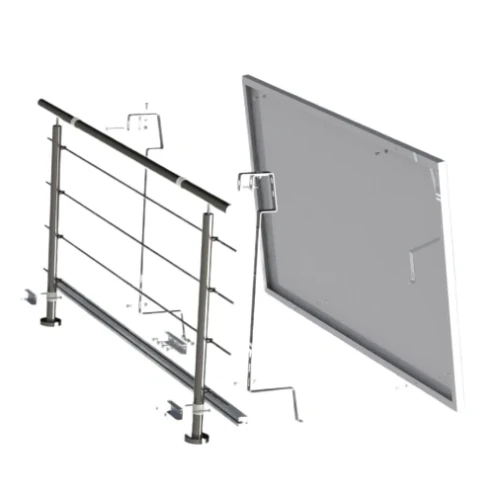

Montageschema und Konstruktionsansicht

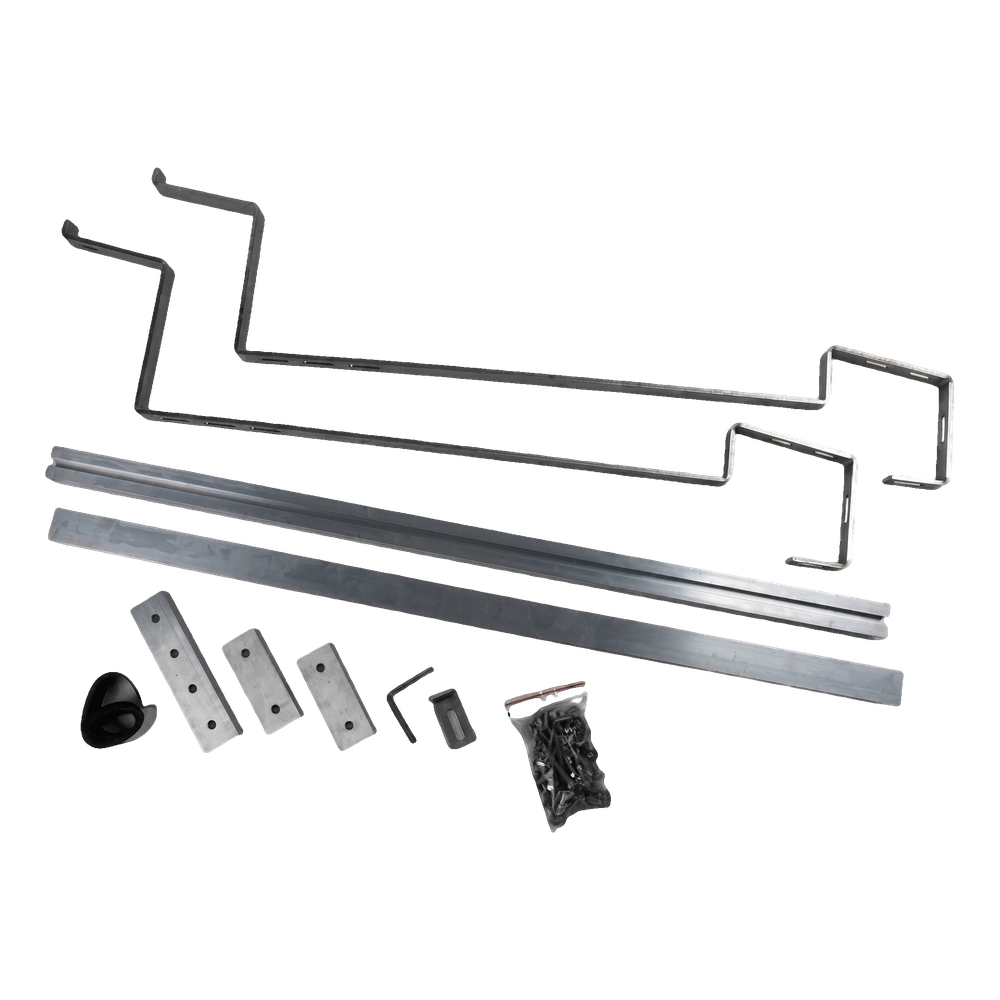

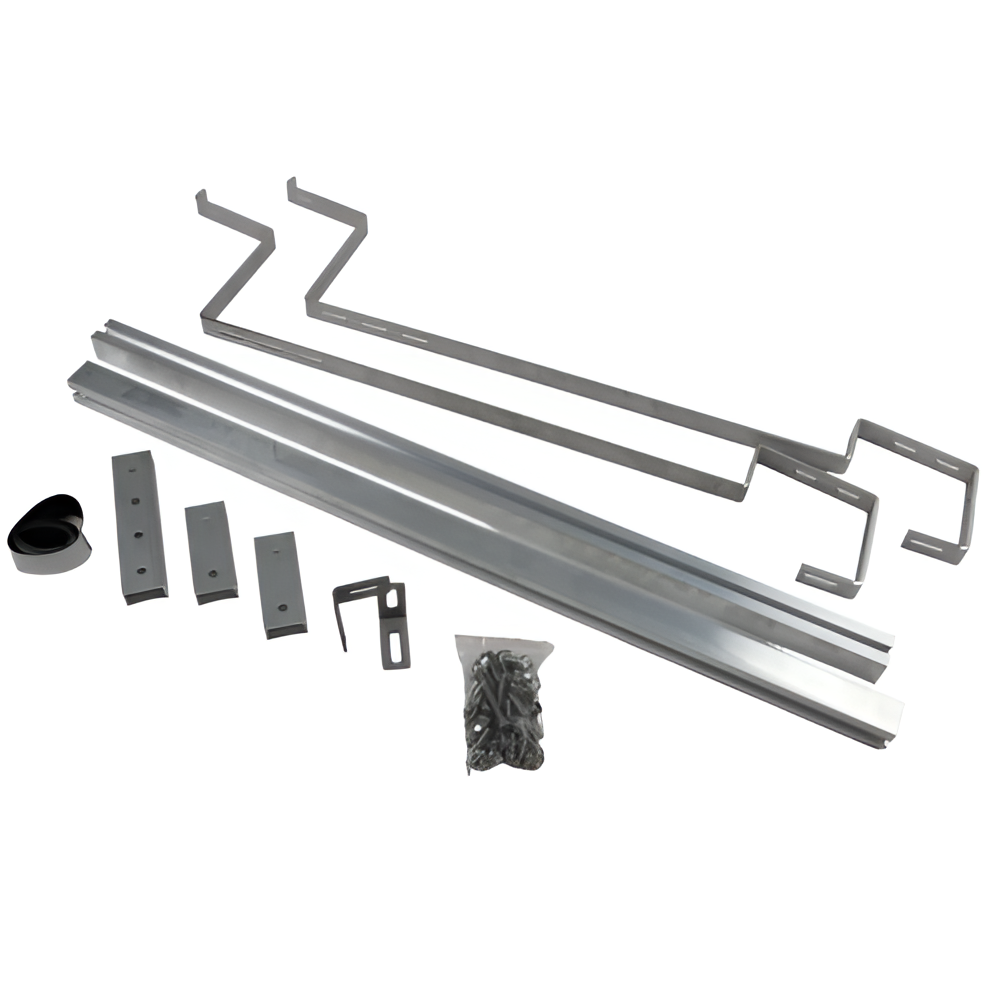

Lieferumfang
Das Set umfasst zwei Halterungen für Photovoltaikmodule, Montageprofile 40×40×1040 mm, eine EPDM-Dichtung 0,8 m sowie einen kompletten Satz Schrauben, Muttern und Verbindungselemente, die für die Montage des Moduls an der Brüstung erforderlich sind.

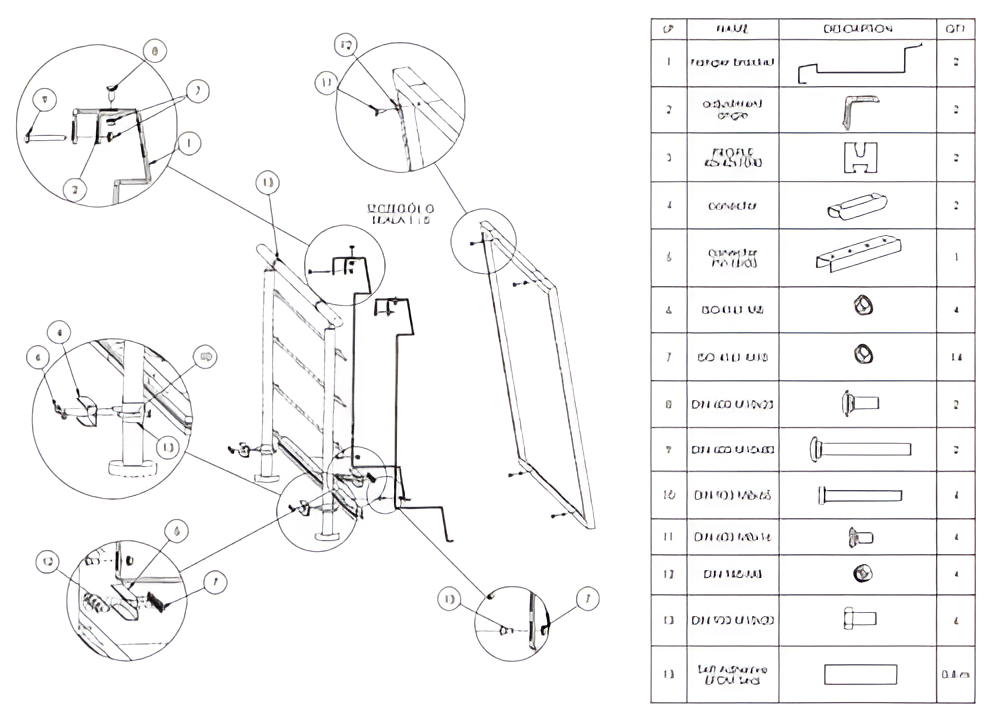

Teileliste des Sets Balus 1
| Nr. | Bezeichnung | Menge |
|---|---|---|
| 1 | Rahmenhalterung | 2 |
| 2 | Winkelverbinder | 2 |
| 3 | Kunststoffeinsatz | 2 |
| 4 | Verbinder | 2 |
| 5 | Verbinderhalterung | 1 |
| 6 | Mutter M6 | 4 |
| 7 | Mutter M8 | 14 |
| 8 | Schraube M6×20 | 2 |
| 9 | Schraube M8×40 | 2 |
| 10 | Dübel 8×40 | 4 |
| 11 | Schraube M4×10 | 4 |
| 12 | Mutter M4 | 4 |
| 13 | Schraube M8×20 | 6 |
| 14 | Selbstklebendes EPDM-Band | 0,4 m |
Materialspezifikation
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Maximale Größe der PV-Module | 1052 mm |
| Neigungswinkel | 10° |
| Material der Halterungen | Edelstahl 1.4016/H17 |
| Material der Winkelverbinder 65×65 | Edelstahl 1.4016/H17 |
| Material der Verbinder und Profile | Aluminium 6060 |
| Montageprofile | 40×40×1040 mm |
| Halterungen – Länge | 1047 mm |
| Halterungen – Stärke | 5 mm |
| EPDM-Dichtung | 80 cm |
| Verpackungsgewicht | 6,75 kg |
| Verpackungsabmessungen | 114 × 36 × 7 cm |
Einsatzbereich
Das Set Balus 1 ist für die Montage an Balkonbrüstungen vorgesehen. Es stellt eine Lösung dar, die speziell für Mehrfamilienhäuser sowie Objekte gedacht ist, bei denen die Montage einer klassischen Photovoltaikanlage auf Dach oder Boden nicht möglich ist. Alle Bauteile bestehen aus korrosionsbeständigen Materialien, was eine langlebige und sichere Halterung des Moduls unter Außenbedingungen gewährleistet.

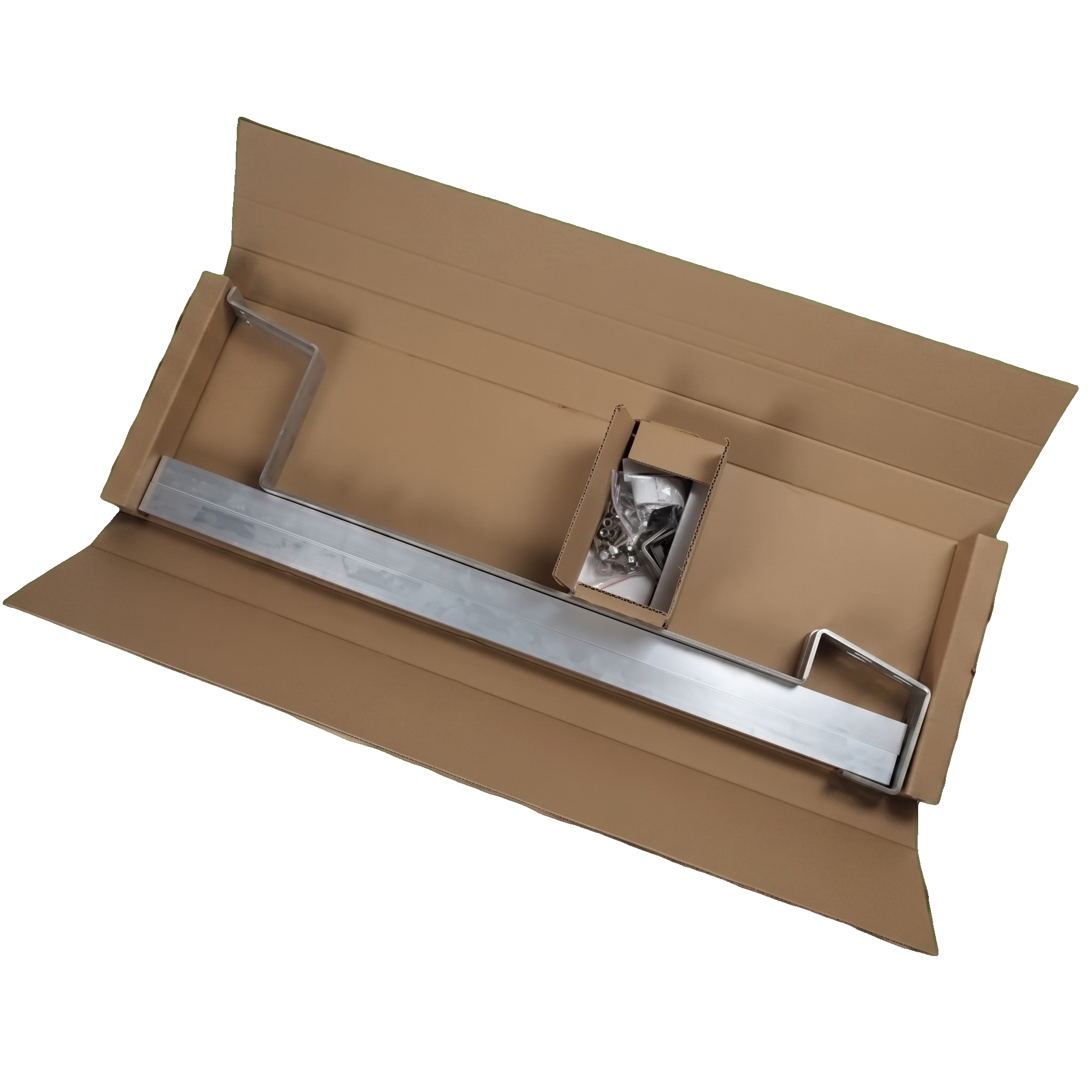

Verpackung und Logistik
Das Set wird in einer kompakten Kartonverpackung mit den Abmessungen 114 × 36 × 7 cm und einem Gewicht von 6,75 kg geliefert, was Lagerung und Transport erleichtert. Alle Montageteile — Halterungen, Profile, Verbinder, Schrauben und Dichtung — sind sorgfältig in einer Sendung verpackt.
