Aluminium-Trapezblechbrücke H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
5
Beschreibung
Aluminium-Trapezblechbrücke H-70 mit EPDM 400 mm – PV-Montage auf Trapezblech
Die Trapezblechbrücke H-70 mit EPDM-Dichtung ist ein Aluminium-Brückenprofil, das für die direkte Montage von Photovoltaikmodulen auf Dächern mit Trapezblecheindeckung entwickelt wurde. Die Höhe des Profils sorgt für einen angemessenen Abstand zwischen Modul und Dachoberfläche und ermöglicht eine freie Luftzirkulation unter dem Panel. Die natürliche Belüftung fördert die Kühlung der Module, was sich direkt auf den Erhalt ihrer Leistung an heißen Tagen auswirkt. Das Profil ist aus Aluminiumlegierung 6060 gefertigt, die sich durch hohe Korrosionsbeständigkeit und gute mechanische Festigkeit auszeichnet. Der untere Teil der Brücke ist mit einer EPDM-Dichtung ausgestattet, die die Dachdeckung vor Beschädigungen schützt und eine dichte Anlage am Trapezblech gewährleistet. Die obere Schiene mit Montagekanal ermöglicht die schnelle Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ohne den Einsatz von Spezialwerkzeug.
Vorteile des Brückenprofils H-70
- Die erhöhte Profilkonstruktion sorgt für einen Belüftungsraum zwischen Panel und Dach und unterstützt so die natürliche Kühlung der Module
- Die EPDM-Dichtung an den Profilfüßen schützt das Trapezblech vor Kratzern und verhindert galvanischen Kontakt zwischen Aluminium und dem Stahl der Dacheindeckung
- Aluminium 6060 eignet sich zum Eloxieren, wodurch zusätzlicher Korrosionsschutz und eine ästhetische Oberfläche erzielt werden

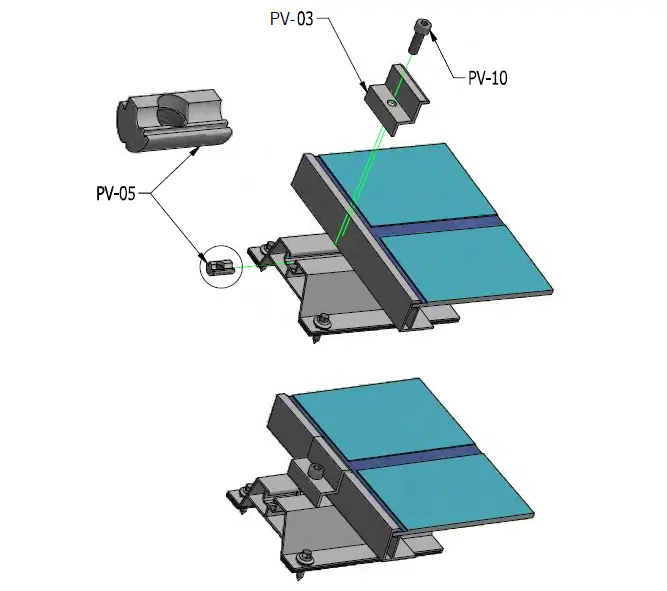

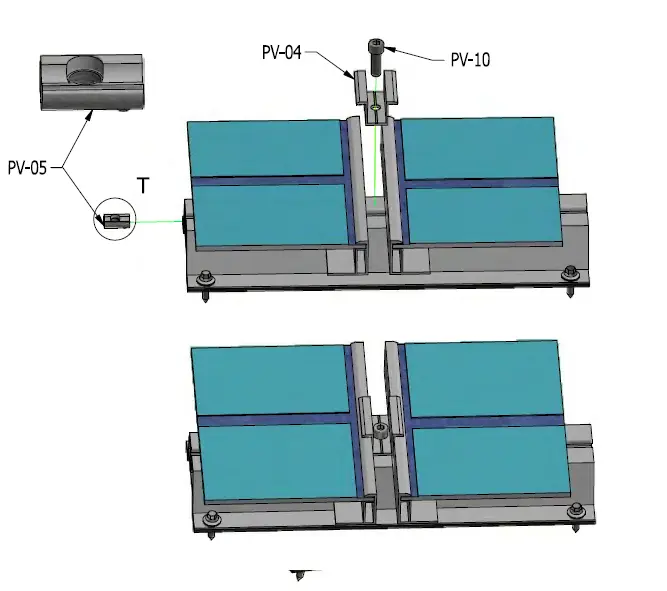

- Der universelle Montagekanal in der oberen Schiene ist mit Mittel- und Endklemmen gängiger PV-Systeme kompatibel
- Die Montagelöcher werden vor Ort während der Installation angebracht, wodurch der Abstand präzise an das jeweilige Blechprofil angepasst werden kann
Die technische Zeichnung zeigt den vollständigen Querschnitt des Profils mit den Maßen der wichtigsten Konstruktionselemente. Zu erkennen ist die charakteristische trapezförmige Form der Füße, der zentrale Montagekanal in der oberen Schiene sowie die Nut zum Einschieben von Vierkantmuttern. Die detaillierten Profilmaße finden Sie in der Tabelle Abmessungen weiter unten.
