Trapezbrücke Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Trapezbrücke Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage

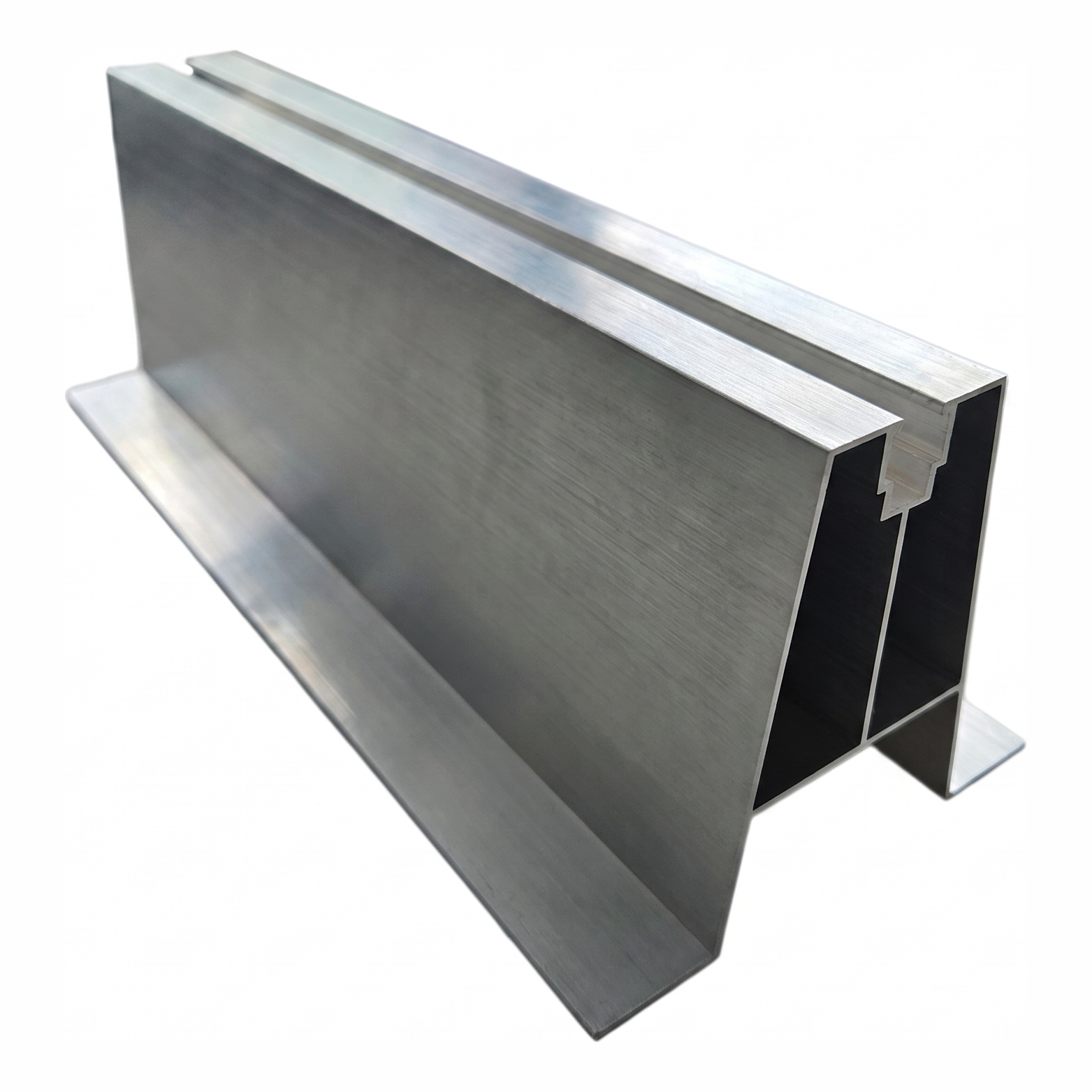

Trapezbrücke Aluminium H100 L330 ist ein fertiger Dachadapter zur Befestigung von Photovoltaik-Konstruktionen auf Dächern mit Trapezblech-Eindeckung. Dank der werkseitig montierten EPDM-Dichtung mit 2 mm Stärke gewährleistet die Brücke eine dichte Anlage an der Blechfalte, eliminiert die Notwendigkeit einer zusätzlichen Abdichtung und beschleunigt die Montage erheblich.
Das Profil ist aus Aluminium mit standardmäßiger Eloxierung gefertigt, was eine hohe Korrosionsbeständigkeit und langjährige Haltbarkeit im Außenbereich garantiert. Die trapezförmige Querschnittsform bildet die Geometrie gängiger Dachbleche exakt ab – die Brücke sitzt stabil auf den Wellenkämmen und überträgt Lasten gleichmäßig auf die Dachunterkonstruktion.
Der obere Teil des Profils ist mit einem Montagekanal mit einer Öffnungsbreite von 9 mm und einer Tiefe von 16 mm ausgestattet, der eine schnelle Befestigung von Montageschienen oder Klemmen mittels Hakenschrauben oder T-Muttern ermöglicht. Diese Lösung erlaubt eine flexible Positionierung der PV-Konstruktionselemente ohne zusätzliche Bohrungen.

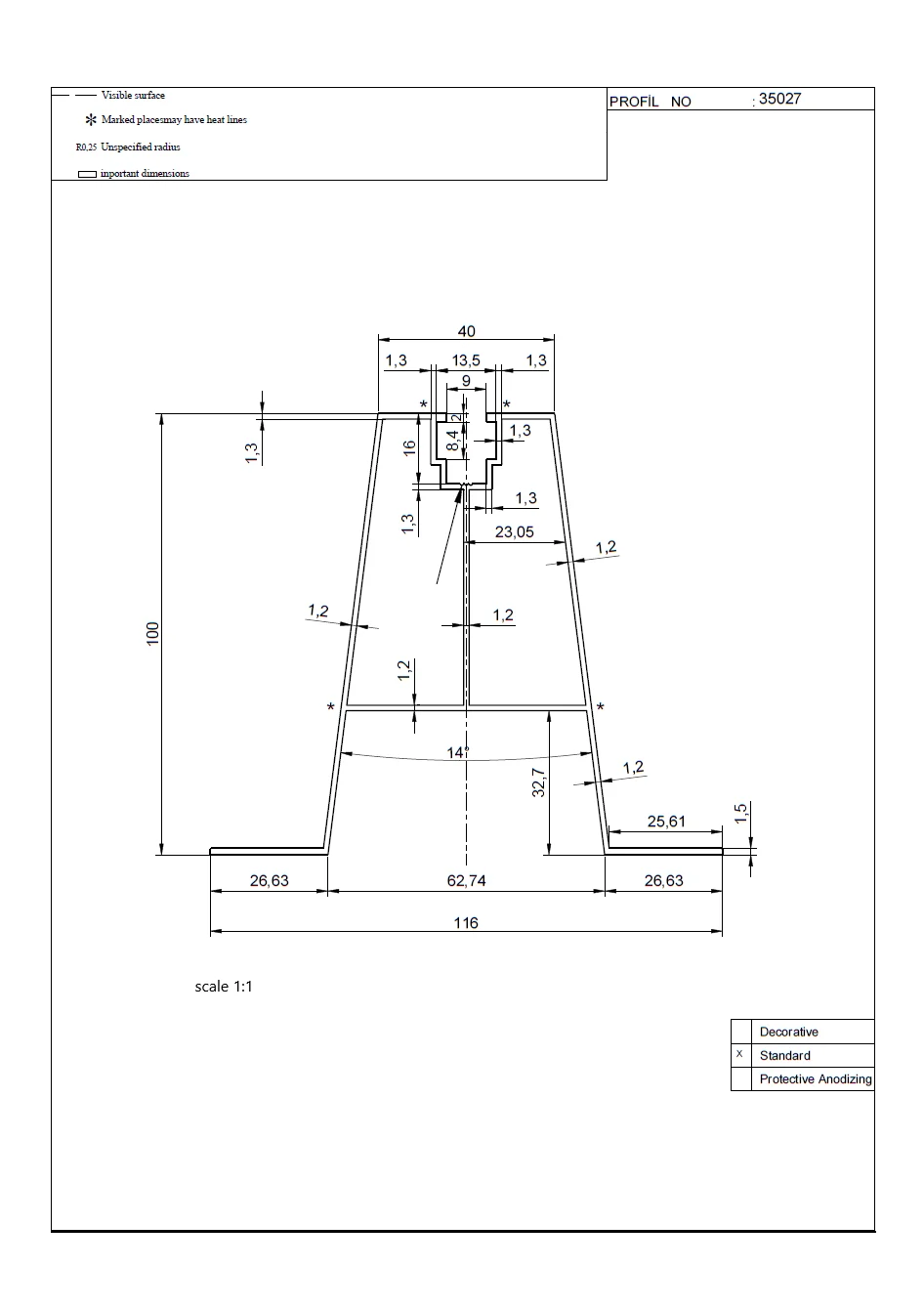

Abmessungen und Profilgeometrie
- Brückenlänge: 330 mm
- Gesamthöhe: 100 mm
- Gesamtbreite der Basis: 116 mm
- Breite der oberen Plattform: 40 mm
- Innere Basisbreite: 62,74 mm
- Breite der seitlichen Füße: 26,63 mm (jeweils)
- Neigungswinkel der Seitenwände: 14°
Montagekanal (oberer Profilbereich)
- Breite der Einlauföffnung: 9 mm
- Innere Kanalbreite: 13,5 mm
- Kanaltiefe: 16 mm
- Tiefe der unteren Kanalkammer: 8,4 mm
- Wandstärke der Kanallippe: 2 mm
Wandstärken und Konstruktion
- Wandstärke der Seitenwände: 1,2 mm
- Wandstärke des inneren Querstegs: 1,2 mm
- Wandstärke der oberen Plattform: 1,3 mm
- Wandstärke des Basisfußes: 1,5 mm
- Nicht definierter Radius: R0,25 mm
- Höhe bis zum inneren Quersteg: 32,7 mm
Produktparameter
- Profilmaterial: Aluminium (Standardeloxierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,438 kg
- Außenmaße: L 330 × H 100 mm
Die Trapezbrücke ist ein unverzichtbares Verbindungselement zwischen dem Dachblech und der Tragkonstruktion für PV-Module. Die EPDM-Dichtung schützt die Dachhaut vor dem Eindringen von Wasser an den Befestigungspunkten, und die Aluminiumkonstruktion belastet das Dach kaum. Die universelle Geometrie macht das Profil kompatibel mit den gängigsten Trapezblechen, die im Industrie- und Lagerbau eingesetzt werden.
