Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

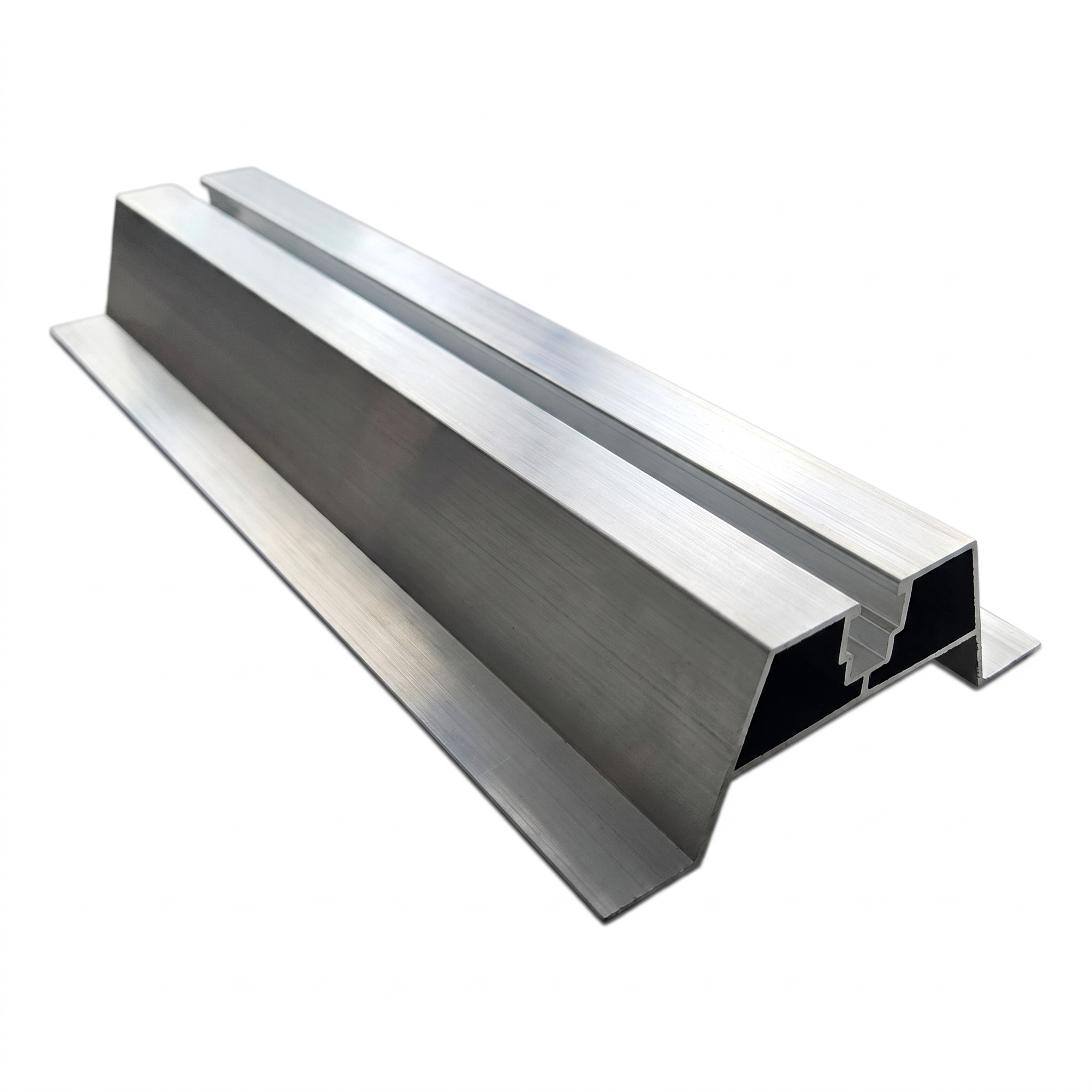

Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Aluminium-Trapezbrücke mit EPDM-Dichtung ist ein professioneller Dachadapter für die Montage von Photovoltaik-Konstruktionen auf Trapezblechen. Dank des Profils mit einer Höhe von 40 mm bildet die Brücke die Wellenform des Blechs ideal ab und bietet eine stabile und dichte Basis für PV-Montageschienen. Im Lieferumfang enthalten ist eine Unterlegscheibe aus EPDM-Gummi mit 2 mm Stärke, die Vibrationen dämpft, Unebenheiten ausgleicht und die Blechoberfläche vor Beschädigungen schützt.
Wesentliche Vorteile für den Installateur
- Integrierter Montagekanal – ermöglicht die schnelle Befestigung von Schienen mittels Gleitschrauben ohne zusätzliche Bauteile
- Standardeloxierung – dauerhafter Korrosionsschutz des Aluminiums für langjährige Witterungsbeständigkeit
- EPDM-Dichtung 2 mm im Lieferumfang – verhindert galvanischen Kontakt zwischen Aluminium und Stahlblech und gewährleistet die Wasserdichtigkeit der Verbindung
- Gewicht von nur 0,315 kg – belastet die Dachkonstruktion nicht und erleichtert den Transport zur Baustelle

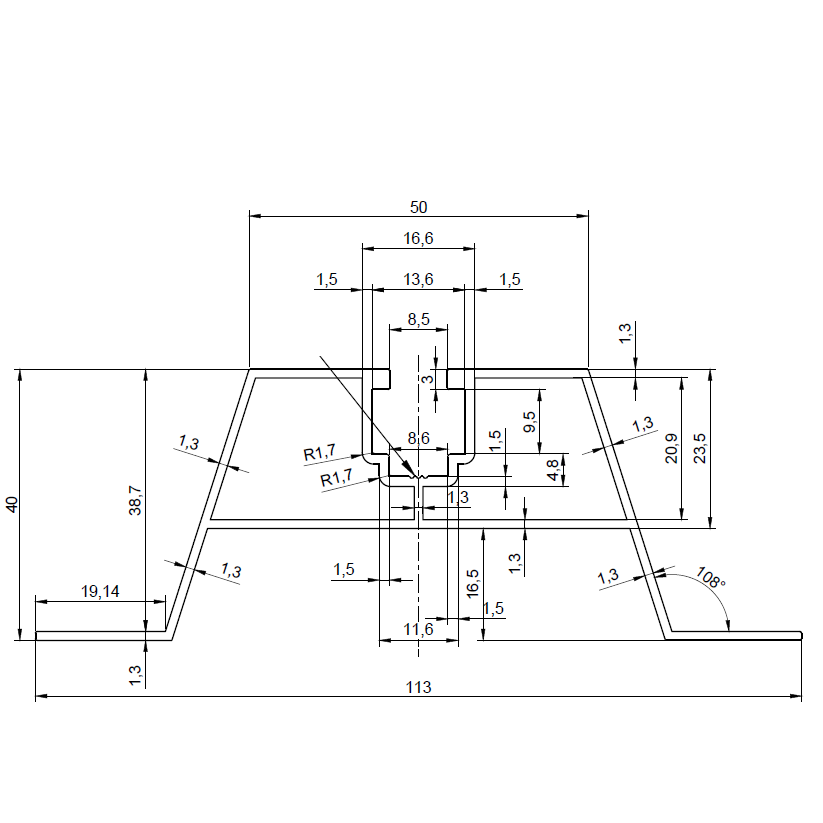

Abmessungen und Profilparameter (Querschnitt)
- Brückenlänge: 330 mm
- Gesamthöhe des Profils: 40 mm
- Obere Breite (Kopf): 50 mm
- Gesamtbreite an der Basis: 113 mm
- Breite der Seitenfüße: 19,4 mm (links und rechts)
- Wandstärke der Seiten: 1,3 mm
- Wandstärke oben: 1,3 mm
- Montagekanal – Öffnung: 8,5 mm, Innenbreite: 13,6 mm
Allgemeine Daten
- Profilmaterial: Aluminium mit Standardeloxierung
- Dichtung: EPDM 2 mm
- Gewicht: 0,315 kg
- Außenmaße: 330 × 113 × 40 mm (L × B × H)
Die Trapezbrücke ist ein unverzichtbares Element des PV-Montagesystems auf Trapezblech-Dächern. Ihre symmetrische Konstruktion mit innerer Verstärkungsquerstrebe sorgt für eine gleichmäßige Lastübertragung von der Montageschiene auf die Blechrippe. An den in der Zeichnung markierten Stellen können Wärmespuren aus dem Extrusionsprozess sichtbar sein – dies ist ein normales Produktionsmerkmal und beeinträchtigt die Festigkeitseigenschaften des Profils nicht.
