Trapezbrücke Aluminium PV mit EPDM H70 L330 für Trapezblech
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

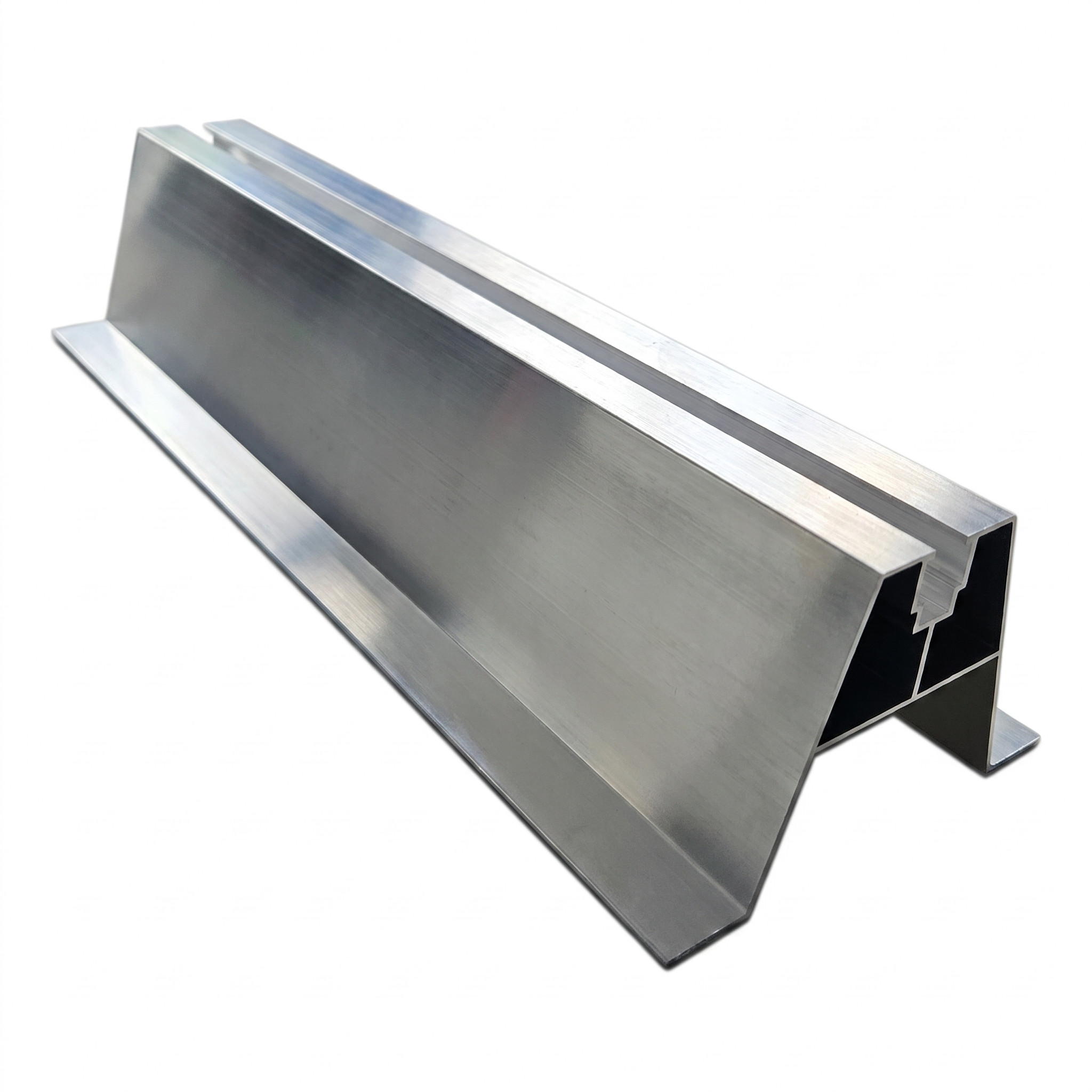

Aluminium-Trapezbrücke PV mit EPDM H70 L330 für Trapezblech
Aluminium-Trapezbrücke H70 L330 ist ein robustes Montageprofil für Photovoltaikanlagen auf Dächern mit Trapezblech. Dank der EPDM-Dichtung mit 2 mm Stärke gewährleistet sie eine dichte und stabile Anlage an der Unterlage und eliminiert das Risiko von Mikroerschütterungen sowie Beschädigungen der Blechoberfläche. Das fertige Element verkürzt die Montagezeit und sorgt für gleichbleibende Qualität auf jedem Dach.
Das Profil ist aus Aluminium mit Standard-Finish (Schutzanodisierung) gefertigt. Die trapezförmige Konstruktion mit zentraler Führungsnut ermöglicht eine sichere Befestigung mittels Schraube oder Bohrschraube und gewährleistet eine hohe Tragfähigkeit bei einem geringen Eigengewicht von nur 0,357 kg.
Anwendung
- Montage von PV-Montageschienen auf Trapezblech-Dächern
- Ausgleich des Trapezprofils – die Brücke verteilt den Druck gleichmäßig auf die Blechrippen
- Kompatibel mit Bohrschrauben oder Schrauben mit EPDM-Unterlegscheibe
Produktparameter
- Länge: 330 mm
- Höhe: 70 mm
- Profilmaterial: Aluminium
- Finish: Standard (Schutzanodisierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,357 kg
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm (Profilmaß: 70 mm laut Querschnittszeichnung)
- Breite des oberen Teils: 40 mm
- Breite der Grundfüße: 26,63 mm (links und rechts)
- Innerer Fußabstand: 62,74 mm
- Winkel der Schrägwände: 14°
- Wandstärke: 1,2–1,5 mm
- Stärke der oberen Wand: 1,3 mm
- Führungsnut – Öffnungsbreite: 9 mm, Tiefe: 16 mm
- Nicht spezifizierte Radien: R0,25
Der präzise konstruierte Trapezquerschnitt mit innerer Verstärkungsrippe und zentraler Führungsnut gewährleistet die Steifigkeit des Profils und eine einfache Positionierung der Befestigungselemente.
