Verstellbares Scharnier M12 Stahl L-115 mm mit Grundplatte 90×30 mm für Tore und Pforten
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

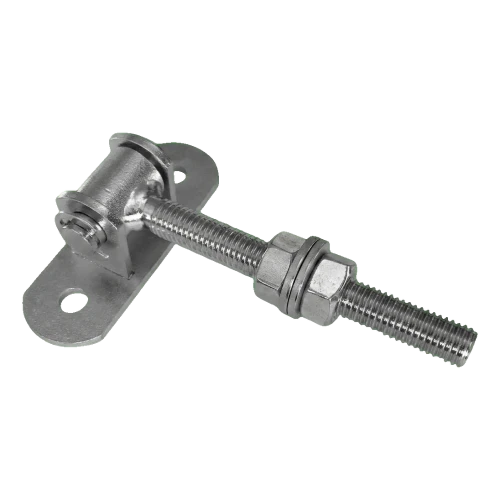

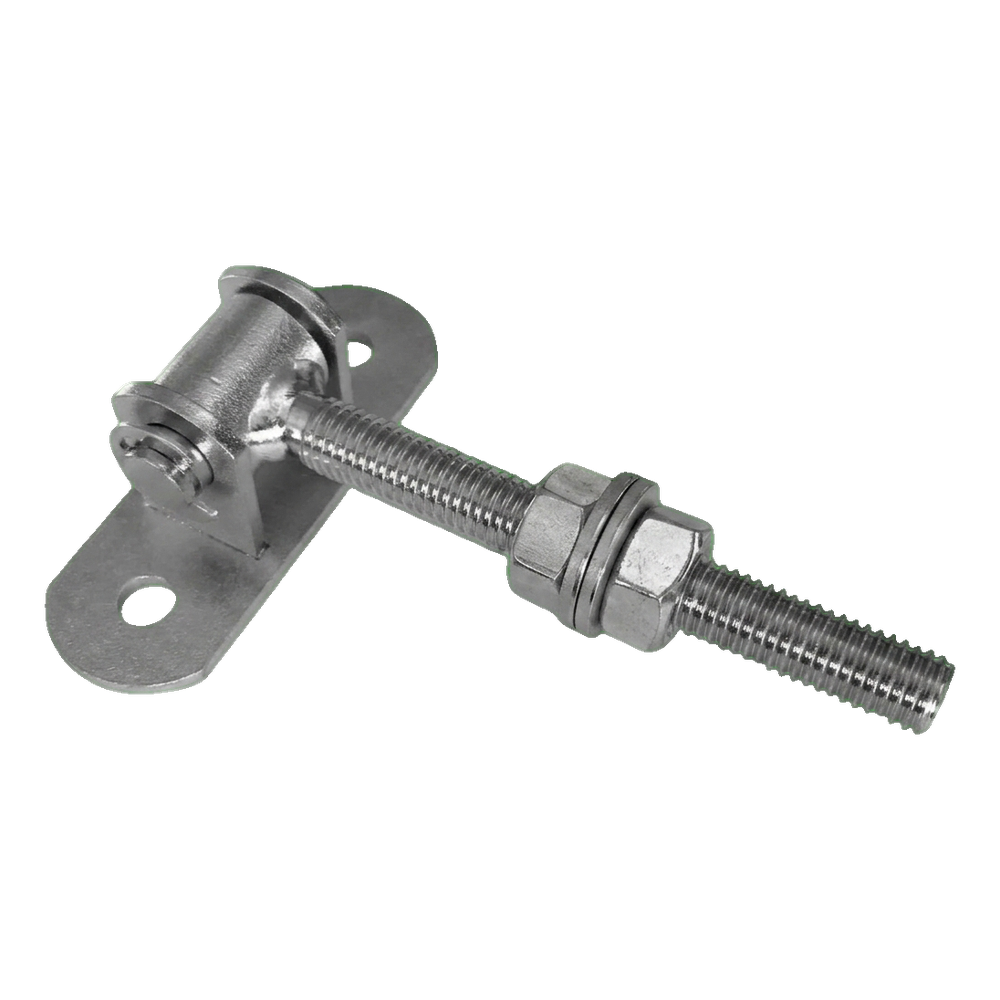

Verstellbares Scharnier M12 Stahl L-115 mm mit Grundplatte 90×30 mm für Tore und Pforten
Verstellbares Stahlscharnier M12 zur Montage von Flügeltoren und Pforten. Der Gewindestift mit einer Länge von 115 mm ermöglicht eine präzise Einstellung der Flügelposition sowohl während der Montage als auch im späteren Betrieb — was die Einstellzeit des Tores auf der Baustelle erheblich verkürzt.
Die Montagegrundplatte mit zwei Bohrungen Ø9 mm im Abstand von 60 mm ermöglicht eine sichere Befestigung des Scharniers am Zaunpfosten. Die Konstruktion mit einem Stahlbolzen mit einem Durchmesser von Ø12 mm gewährleistet hohe Tragkraft — das zulässige Gewicht des Tor- oder Pfortenflügels für ein Scharnierpaar beträgt 60 kg bei einer maximalen Flügelbreite von 1,2 m. Produkt für Außeneinsatz bestimmt.

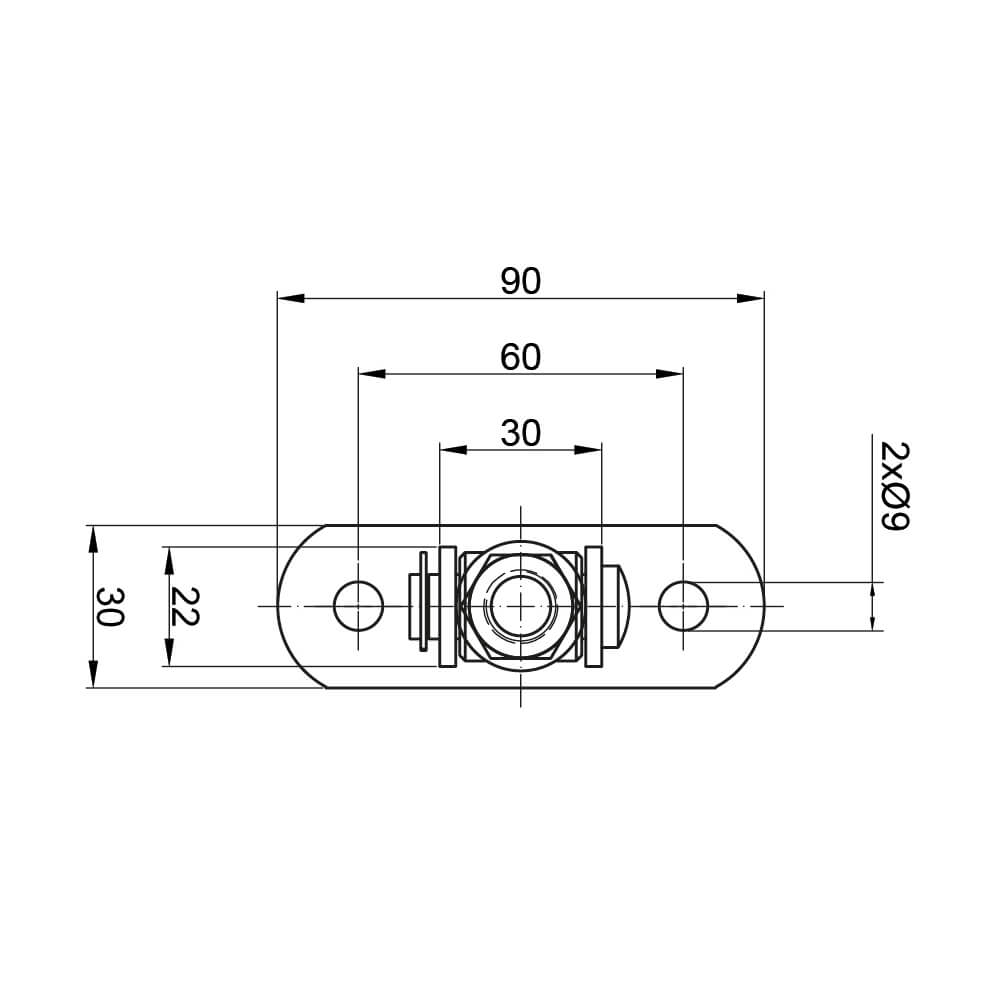

Abmessungen der Montagegrundplatte
- Länge der Grundplatte: 90 mm
- Breite der Grundplatte: 30 mm
- Blechdicke der Grundplatte: 3 mm
- Abstand der Montagebohrungen: 60 mm
- Durchmesser der Montagebohrungen: 2× Ø9 mm
- Breite der Bolzenhalterung (Spielraum): 22 mm

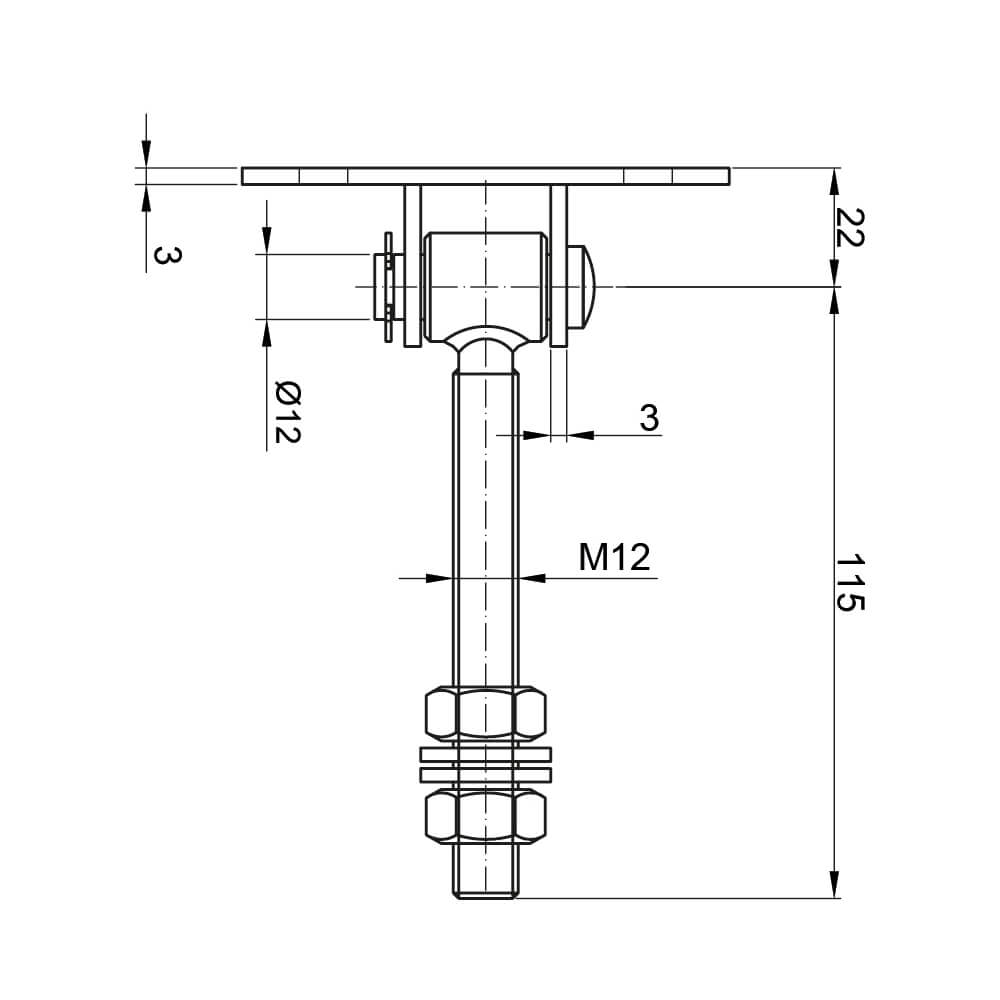

Abmessungen von Stift und Bolzen
- Gewinde des Stiftes: M12
- Länge des Gewindestiftes: 115 mm
- Durchmesser des Bolzens: Ø12 mm
- Blechdicke der Bolzenhalterung: 3 mm
- Abstand von der Grundplatte zur Bolzenachse: 22 mm
Zusätzliche Daten
- Material: Stahl
- Verwendungszweck: Flügeltore, Pforten
- Anwendung: Außeneinsatz
- Tragkraft eines Scharnierpaares: 60 kg (bei Flügelbreite bis 1,2 m)
- Gewicht pro Stück: 0,26 kg
Technische Daten
| Gewindeart | M12 |
| Montageart | Zum Einmauern |
| Material | Stahl |
