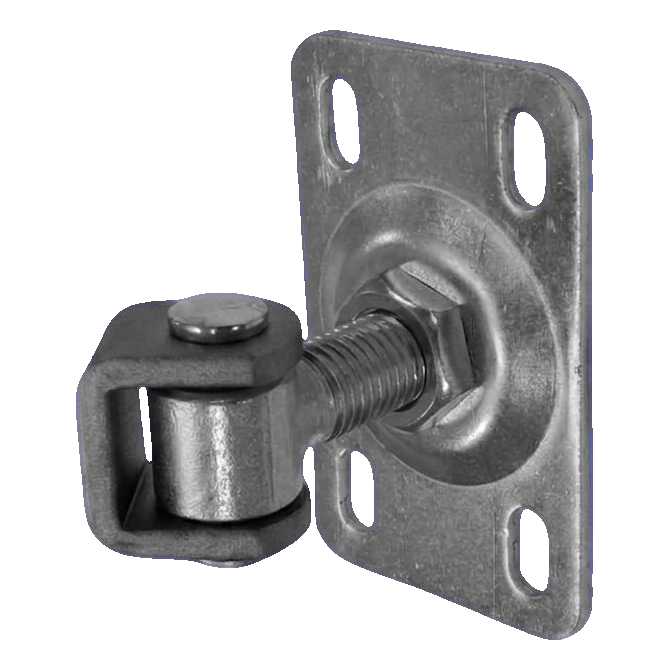

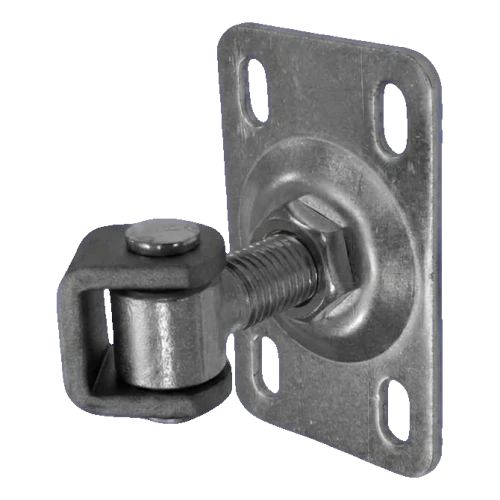

Verstellbares Tor-Scharnier M20 aus Stahl mit Grundplatte 120×75 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Verstellbares Tor-Scharnier M20 aus Stahl mit Grundplatte 120×75 mm
Verstellbares Stahl-Scharnier M20 für die Montage von Flügeltoren und Pforten. Solide Konstruktion mit Montagegrundplatte 120×75 mm mit vier Langlöchern gewährleistet sichere und dauerhafte Aufhängung des Torflügels. Dank der Höhenverstellung im Bereich 60–85 mm können Sie die Position des Tors präzise einstellen, auch nach Abschluss der Montage — ohne Demontage des gesamten Scharniers.
Das Scharnier ist für den Außeneinsatz bestimmt. Die Langlöcher in der Grundplatte ermöglichen eine Korrektur der Position in der Montageebene, was die Justierung des Flügels erheblich erleichtert und kleinere Ungenauigkeiten der Pfostenkonstruktion ausgleicht.
Abmessungen und technische Parameter
- Schaftgewinde: M20
- Bolzendurchmesser: Ø15 mm
- Grundplattenabmessungen: 120 × 75 mm
- Grundplattendicke: 4 mm
- Halterungsblechdicke: 6 mm
- Äußere Halterungsbreite: 40 mm
- Halterungstiefe: 30 mm
- Höhenverstellbereich: 60–85 mm
- Montagelochsabstand: 83 × 48 mm (zwischen Achsen)
- Langlochmaß: 19,5 × 10,5 mm
- Material: Stahl
- Gewicht: 0,68 kg
- Anwendung: Flügeltore, Pforten — Außenmontage

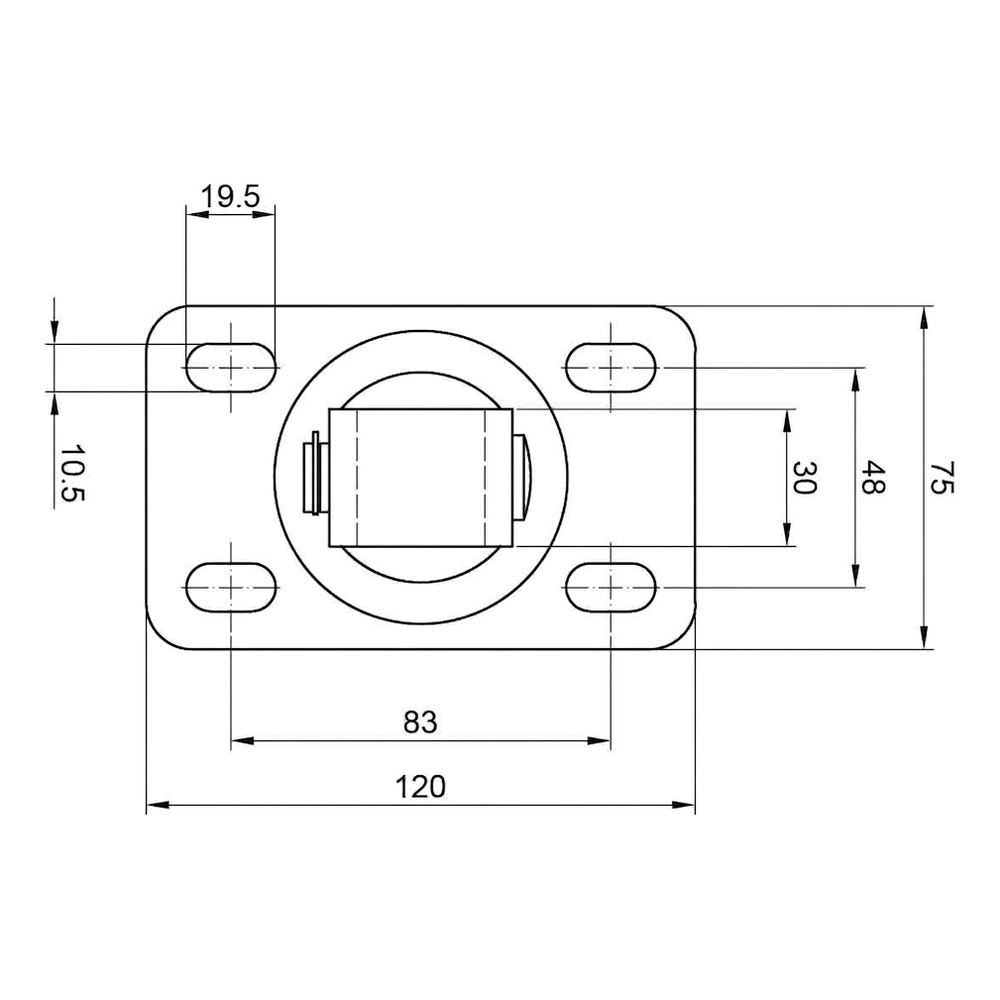

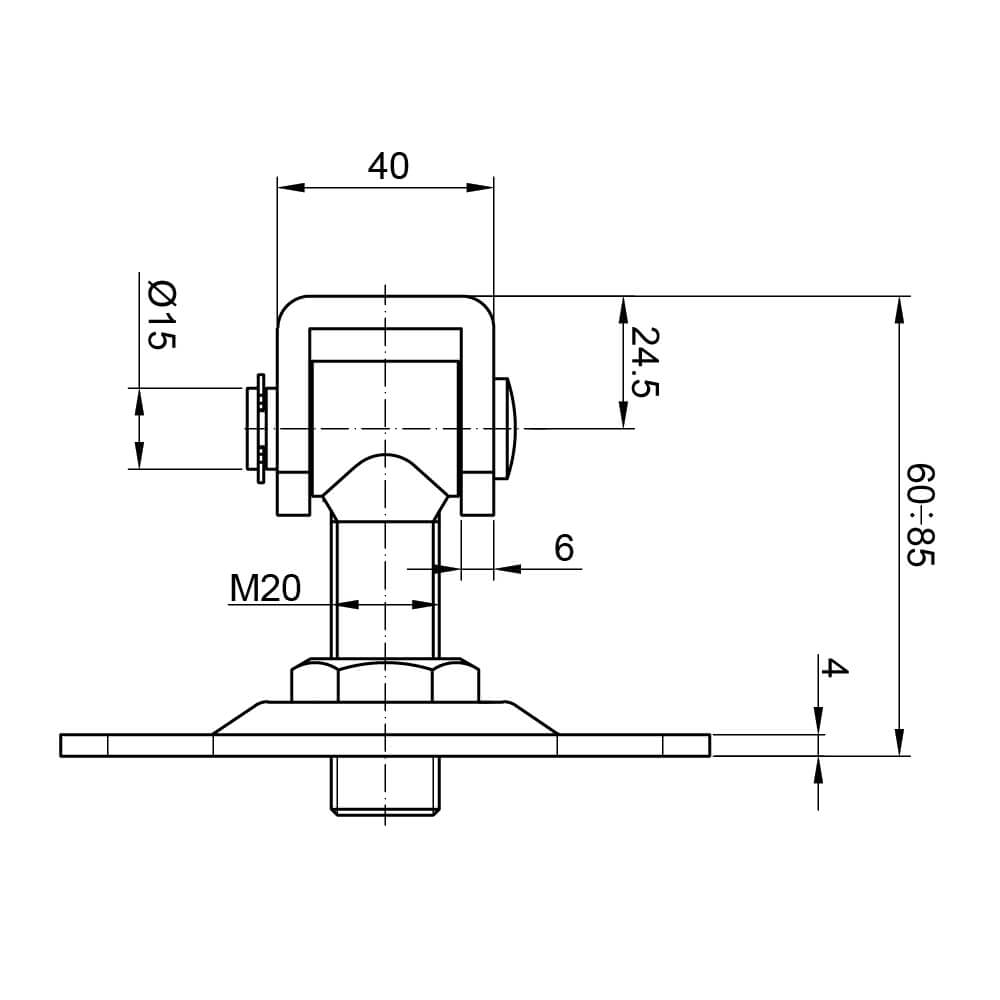

Maßzeichnung
Technische Daten
| Gewindeart | M20 |
| Montageart | Zum Einmauern |
| Material | Stahl |
