Verstellbares Torscharnier M16 mit Schild 115×50 mm – verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

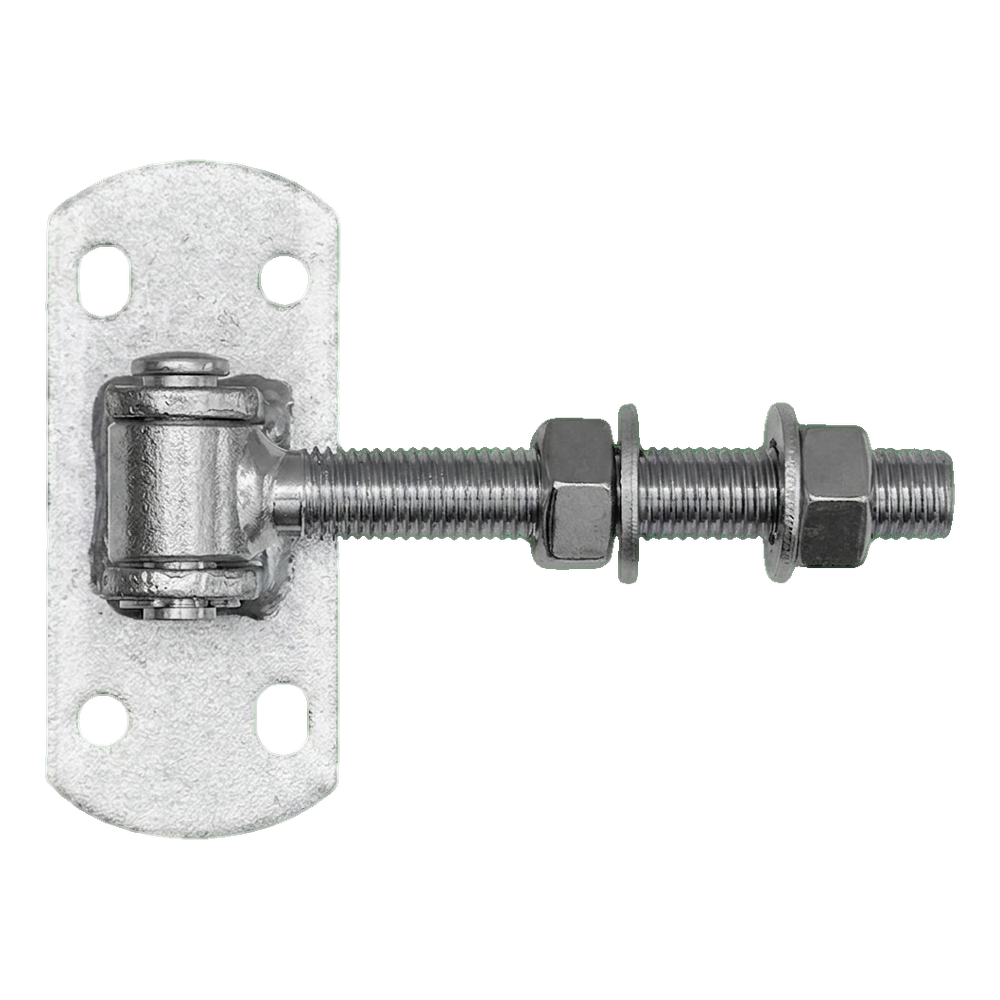

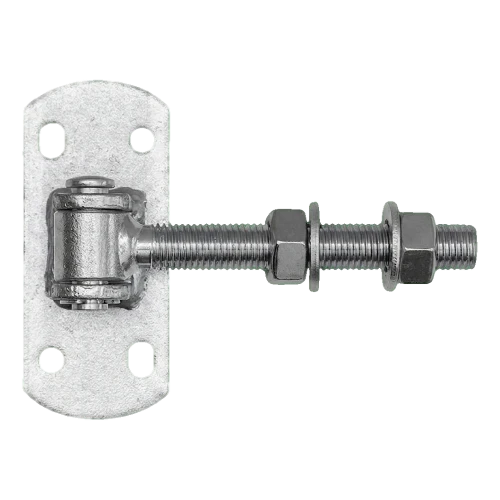

Verstellbares Torscharnier M16 mit Schild 115×50 mm – verzinkt
Verstellbares Scharnier M16 mit Schild 115×50 mm ist ein robustes Beschlagselement für die Montage von Torflügeln und Pforten. Dank des M16-Gewindes mit Einstellmutter ermöglicht es eine präzise Positionierung des Flügels sowohl während der Montage als auch während des späteren Betriebs – z.B. nach dem Durchhängen der Konstruktion oder unter Einfluss extremer Temperaturen.
Das Schild mit vier Montagelöchern (einschließlich Langlöcher) ermöglicht eine sichere Verschraubung am Torpfosten mit der Möglichkeit einer feinen Positionskorrektur. Das Ganze ist aus verzinktem Stahl gefertigt, was eine hohe Korrosionsbeständigkeit und langjährigen störungsfreien Betrieb unter Außenbedingungen garantiert.
Die zulässige Belastung eines Scharnierpaares bei einem Flügel mit 2 m Länge beträgt 65 kg.
Vorteile für den Installateur
- Nachträgliche Einstellung – die Mutter am M16-Gewinde ermöglicht jederzeit das Nachziehen oder Lockern des Scharniers ohne Demontage des Flügels
- Verzinkung – wirksamer Korrosionsschutz für viele Jahre Außeneinsatz
- Schnelle Montage – Schild mit vier Löchern ermöglicht einfache und sichere Befestigung am Pfosten
- Robuste Konstruktion – Stahl mit hoher Beständigkeit gegen mechanische Belastungen

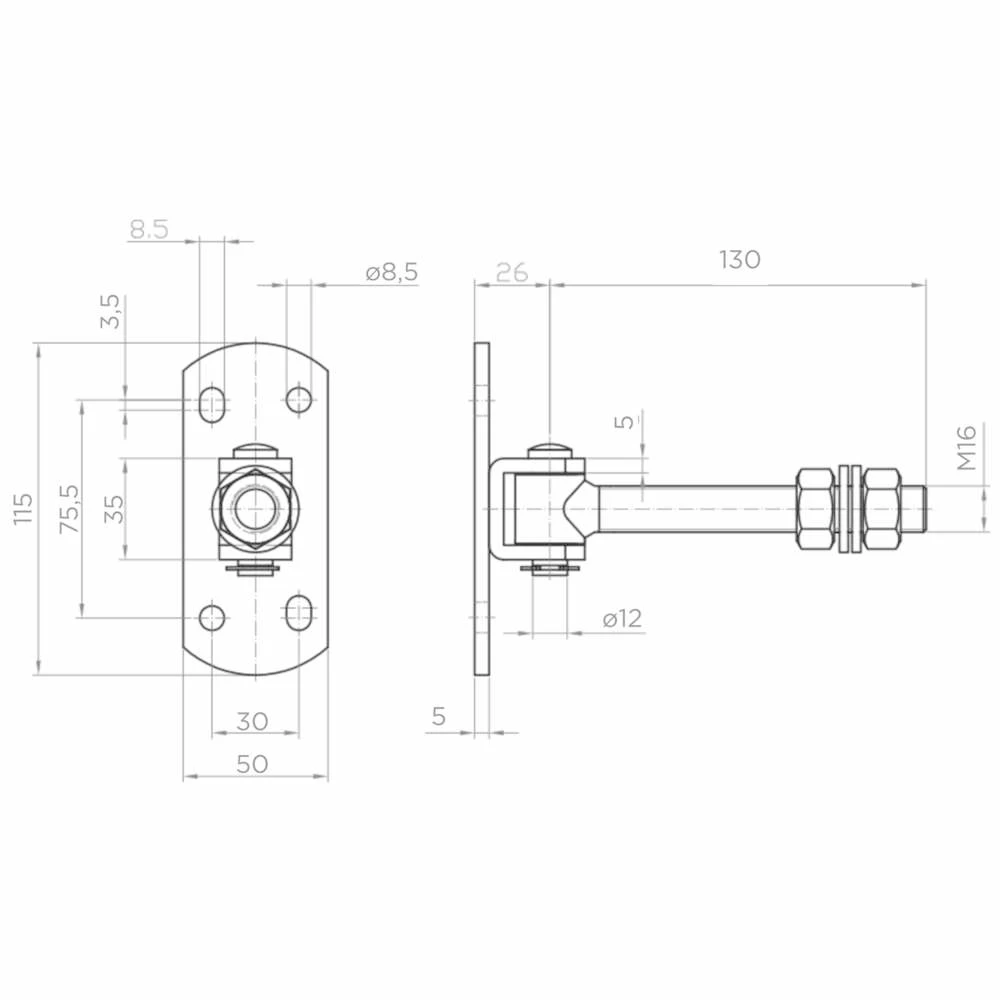

Abmessungen und technische Parameter
- Material: Stahl
- Korrosionsschutz: Verzinkung
- Gewinde: M16
- Länge der Gewindestange: 130 mm
- Schildabmessungen (H × B): 115 × 50 mm
- Schilddicke: 5 mm
- Lochabstand Montage (vertikal): 75,5 mm
- Lochabstand Montage (horizontal): 30 mm
- Durchmesser Montagelöcher: ø8,5 mm
- Bolzendurchmesser: ø12 mm
- Abstand von Schildbasis zur Bolzenachse: 26 mm
- Blechdicke Scharnieröse: 5 mm
- Gesamtlänge: 170 mm
- Gewicht: 0,58 kg
- Zulässige Belastung Scharnierpaar (2 m Flügel): 65 kg
- EAN: 99915745
Technische Daten
| Gewindeart | M16 |
| Montageart | Mit Schild |
| Material | Stahl |
