Verstellbares gebogenes Scharnier M16 für Tore und Gartentore – 180° / 125 mm, verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

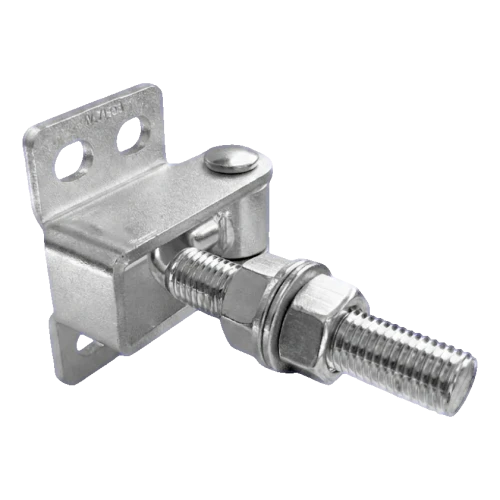

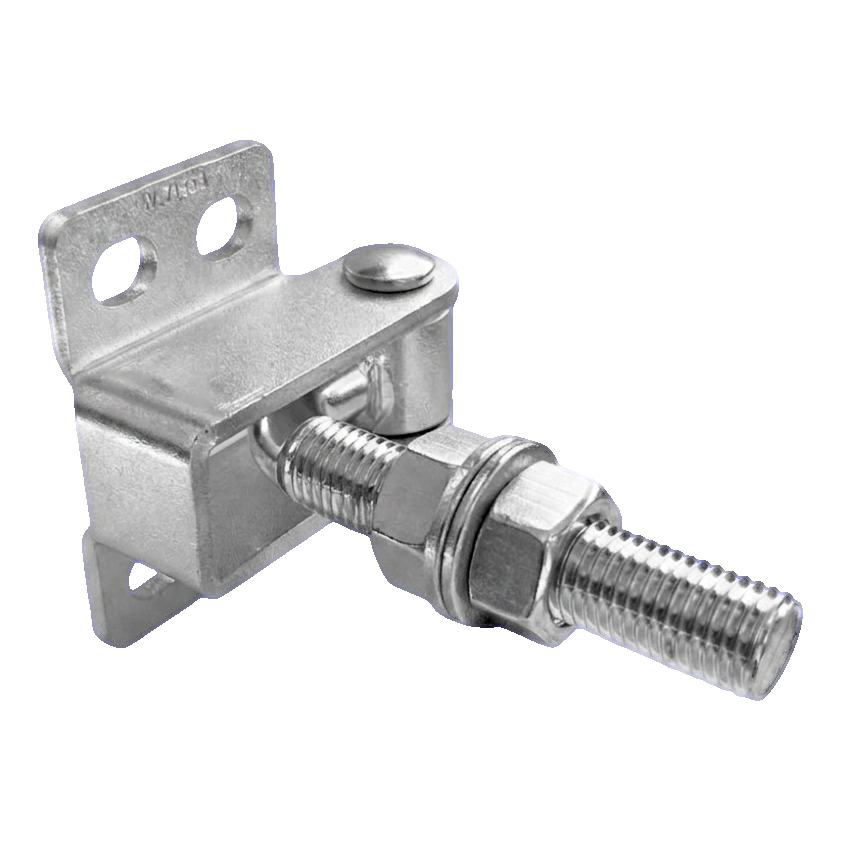

Verstellbares gebogenes Scharnier M16 für Tore und Gartentore – 180° / 125 mm, verzinkt
Das verstellbare gebogene Scharnier M16 ist ein massives, vollständig verstellbares Scharnier für die Montage von Toren, Gartentoren und Zaunpforten. Dank der gebogenen Armkonstruktion ermöglicht es eine Öffnung des Flügels um volle 180°, was freie Durchfahrt und Passage auch in schmalen Durchgängen gewährleistet. Die Möglichkeit der Abstandsregulierung zwischen Pfosten und Flügel erlaubt eine präzise Anpassung der Torstellung nach der Montage – ohne Arbeitsunterbrechung und erneutes Bohren.
Das Gewinde M16 garantiert eine feste und stabile Verbindung, geeignet für schwere Torflügel. Die Montageplatte mit 4 Befestigungslöchern (Langlöcher) ermöglicht eine solide Befestigung am Zaunpfosten, wobei ihre längliche Form die Korrektur der Position während der Installation erleichtert.
Langlebigkeit und Korrosionsschutz
Das Scharnier ist aus Stahl S235JR gefertigt und mit einer galvanischen Zinkbeschichtung in weißer Farbe versehen. Die galvanische Verzinkung schützt wirksam vor Korrosion, Feuchtigkeit und wechselnden Witterungsbedingungen und gewährleistet jahrelange Haltbarkeit auch bei Regen- und Schneeeinwirkung. Gleichzeitig verleiht sie dem Element ein ästhetisches, einheitliches Aussehen, das sich gut in moderne Zäune einfügt.
Technische Spezifikation
- Typ: gebogen, 180°
- Gewinde: M16
- Armlänge: 125 mm
- Achsenversatz des Arms (Biegung): 40 mm
- Material: Stahl S235JR
- Beschichtung: galvanisches Zink (weiß)
- Gewicht: 0,57 kg
- EAN: 5903313205597
Abmessungen der Montageplatte
- Plattenhöhe: 82 mm
- Plattenbreite: 50 mm
- Plattentiefe (Profil): 78 mm
- Abstand der Befestigungslöcher: 57,5 × 23,5 mm
- Abmessung des Befestigungslochs (Langloch): 14 × 10,5 mm
- Bolzendurchmesser: Ø12 mm
- Blechstärke der Bolzenhalterung: 4 mm
- Abstand der Bolzenachse zur Basis: 32,5 mm
- Anzahl der Befestigungslöcher: 4

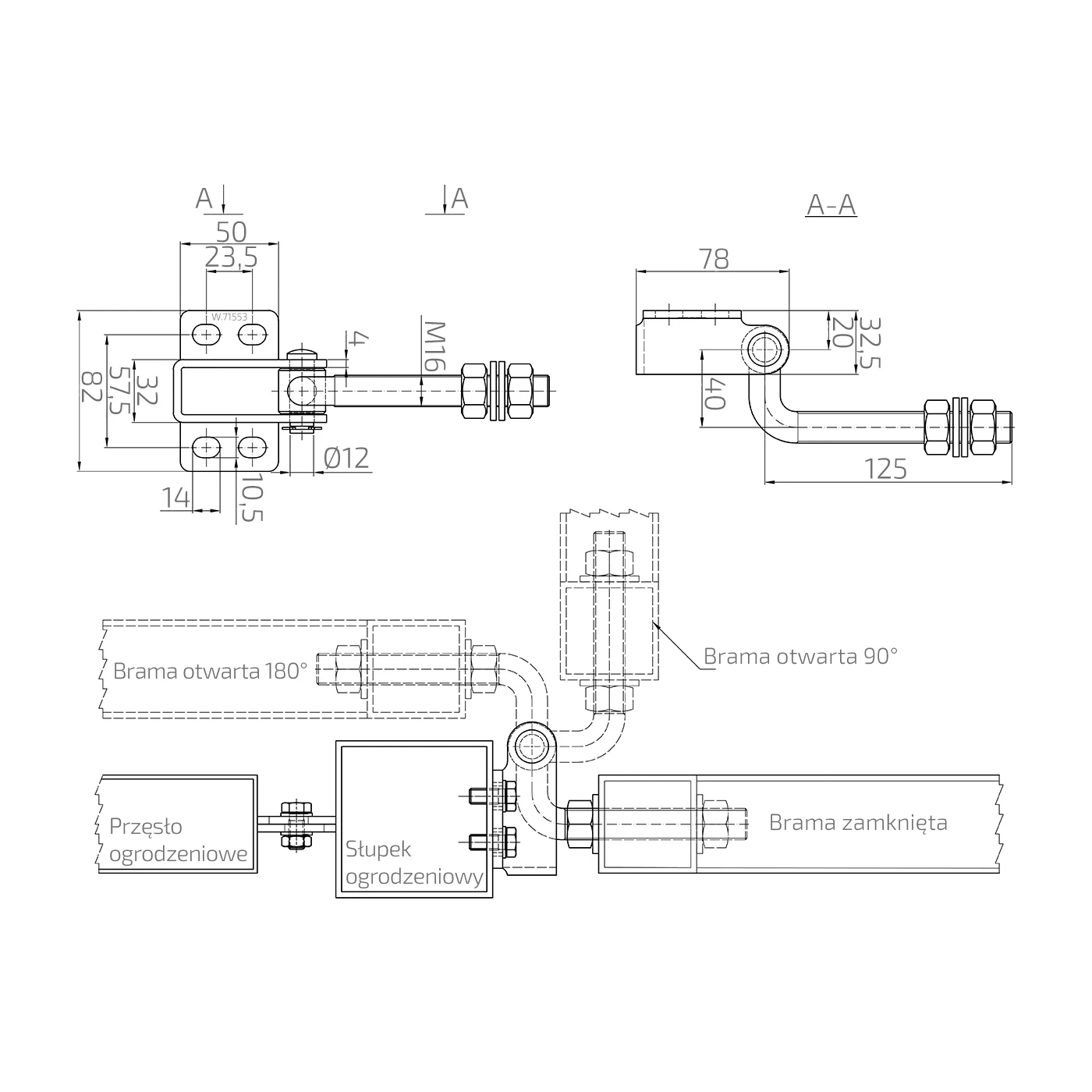

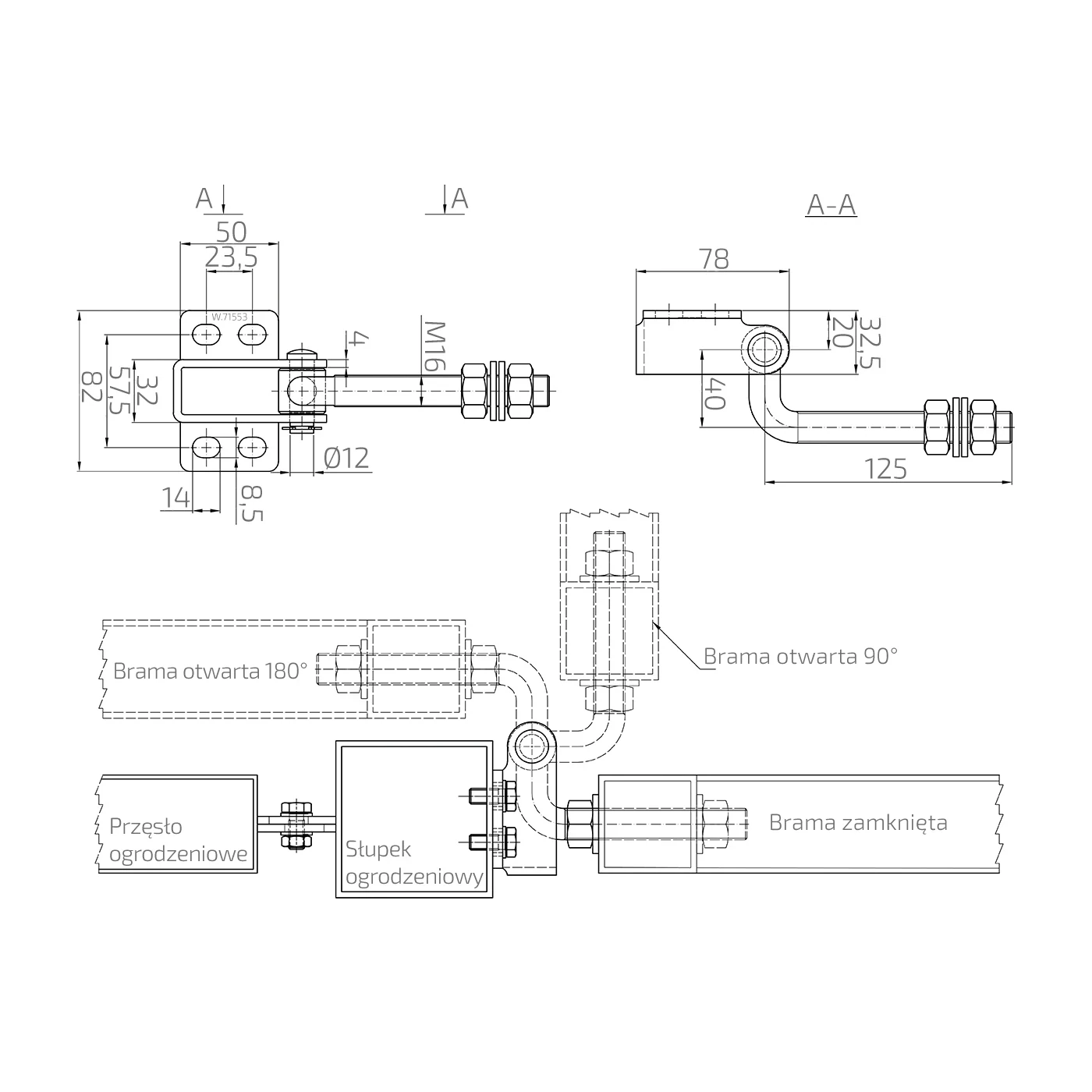

Montageschema
Die technische Zeichnung zeigt die Befestigungsweise des Scharniers am Zaunpfosten mit drei Arbeitspositionen: Tor geschlossen, Tor 90° geöffnet sowie Tor 180° geöffnet. Die gebogene Armkonstruktion ermöglicht dem Flügel eine Drehung entlang des Zaunfeldes ohne Kollision mit dem Pfosten – die ideale Lösung bei begrenztem Manövrierraum.
Technische Daten
| Gewindeart | M16 |
| Montageart | Zum Einmauern |
| Material | Stahl |
