Vierkantbügel (Typ C) verzinkt M8 × 89 × 141 mm, für Rohr 3"
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

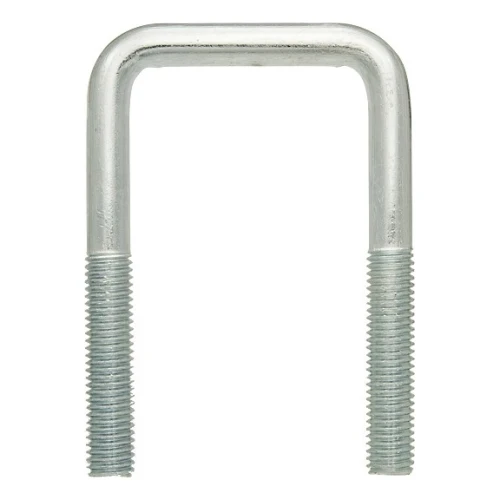

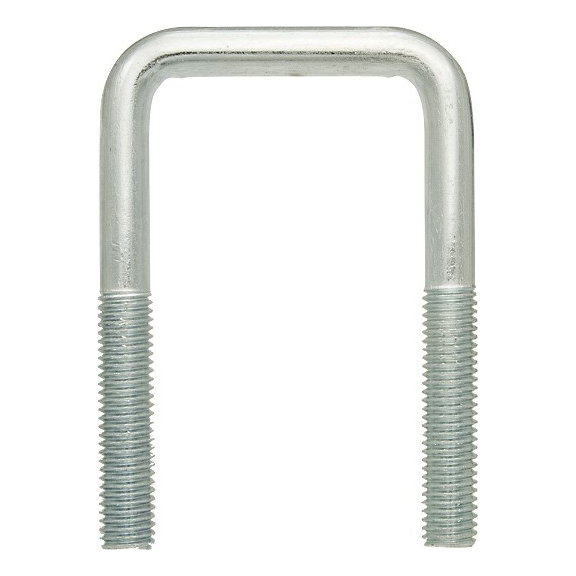

Rohrbügel (Cybant) Typ C verzinkt M8 × 89 × 141 mm, für Rohr 3"
Rohrbügel (Cybant) Typ C mit quadratischem Profil, bestimmt zur Befestigung von Rohren und runden Elementen mit der Anschlussgröße 3". Der Stahlbügel mit M8-Gewinde an beiden Schenkeln ermöglicht ein sicheres Festziehen mit Muttern, und die Zinkbeschichtung schützt vor Korrosion im Außenbereich und unter industriellen Bedingungen.
Anwendung
Der Rohrbügel Typ C findet breite Anwendung in Rohrleitungs- und Lüftungsinstallationen sowie in Tragkonstruktionen. Das quadratische Schenkelprofil sorgt für stabiles Aufliegen auf ebenen Montageflächen – Trägern, Tragschienen und Profilen. Dank des M8-Gewindes an beiden Enden lässt sich das Element mit handelsüblichen Muttern und Unterlegscheiben einfach befestigen.
Konstruktion

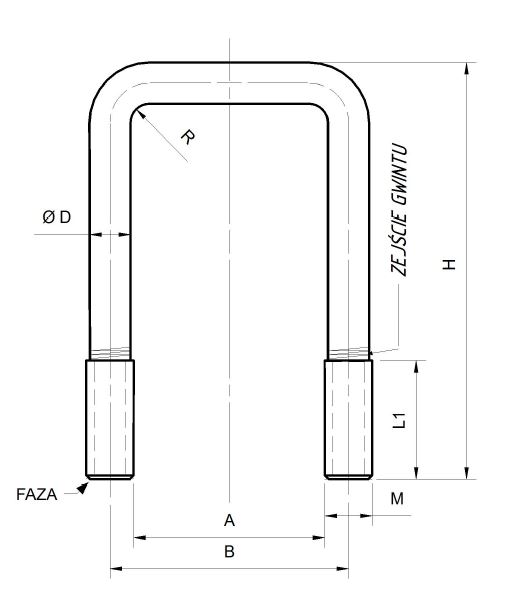

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Rohrbügels: den inneren (A) und äußeren (B) Schenkelabstand, die Gesamthöhe (H), den Biegeradius (R), den Stabdurchmesser (ØD), die Gewindelänge (L1) sowie die Gewindebezeichnung (M). Die Maßbezeichnung des Herstellers lautet M8 × 89 × 141 mm, wobei 89 mm dem Schenkelabstand und 141 mm der Höhe des Rohrbügels entsprechen.
Technische Daten
| Bügelform | Vierkantbügel (Typ C) |
| Gewindeart | M8 |
| Rohrgröße [Zoll] | 3" |
