Endklemme - M8 Loch - Aluminium 6060 - H30
Seitliche Druckklemme aus Aluminium 6060, 30mm, Bohrung M8, für Photovoltaik-Module.
PV-03-01 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H32
Seitliche Druckklemme aus Aluminium 6060, 32mm, Bohrung M8, für Photovoltaik-Module.
PV-03-03 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H32 Eloxiert
Druckklemme aus Aluminium 6060 eloxiert, 32 mm, M8-Bohrung, zur Befestigung von Photovoltaik-Modulen.
PV-03-04 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H35
Seitendruckklemme aus Aluminium 6060, 35mm, M8-Loch, für Photovoltaik-Module.
PV-03-05 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H35 Eloxiert
Druckklemme aus Aluminium 6060 eloxiert, 35 mm, M8-Bohrung, zur Befestigung von Photovoltaik-Modulen.
PV-03-06 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H40
Seitliche Druckklemme aus Aluminium 6060, 40mm, Bohrung M8, für Photovoltaik-Module.
PV-03-09 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - M8 Loch - Aluminium 6060 - H40 Eloxiert
Druckklemme aus Aluminium 6060 eloxiert, 40 mm, M8-Bohrung, zur Befestigung von Photovoltaik-Modulen.
PV-03-10 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - Verstellbar durch Schiebenuten M8 30-50mm
Seitenklemme aus Aluminium 6060, verstellbar durch Gleitrillen, für die Montage von Photovoltaik-Modulen 30-50mm.
PV-03-20 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme - Verstellbar durch Schiebenuten M8 30-50mm - Eloxiert
Seitenklemme aus Aluminium 6060 eloxiert, einstellbar dank der Gleitrillen, für die Montage von Photovoltaikmodulen 30-50mm.
PV-03-21 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme 30mm mit Schraube und Einsatz
30 mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, zur Befestigung von 30 mm Photovoltaik-Modulen mit Schrauben DIN 912 M8x20.
PV-03-22 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme 30mm mit Schraube und Einsatz - Schwarz lackiert
30mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, schwarz lackiert, für die Montage von 30mm-Photovoltaikmodulen mit Schrauben DIN 912 M8x20.
PV-03-23 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme 35mm mit Schraube und Einsatz
35 mm Seitenklemme mit Schraube und Einsatz aus Aluminium 6060, zur Befestigung von 35 mm Photovoltaik-Modulen mit DIN 912 M8x25 Schrauben.
PV-03-24 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme 35mm mit Schraube und Einsatz - Schwarz lackiert
Seitenklemme 35mm mit Schraube und Einsatz aus Aluminium 6060, schwarz lackiert, für die Montage von 35mm-Photovoltaikmodulen mit Schrauben DIN 912 M8x25.
PV-03-25 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme H30 Aluminium 6060 Bohrung M8 lackiert
H30 Aluminium 6060 Loch M8 lackiert Seitenklemme zur Befestigung von Photovoltaik-Modulen.
PV-03-30 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme H30 KLIK silber L50 (Typ 2)
Seitliche Druckklemme aus Aluminium 6060 silber - Click-Verschluss mit Mutter und Schraube, silber L50 (Typ 2) zur Befestigung von Photovoltaikmodulen.
PV-03-27 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Endklemme H30 L50 - roh mit Erdungsstift
End-Klemme H30 mit Erdungsstift für PV-Module mit 30 mm Rahmen. Aus Aluminium EN AW 6060 gefertigt, gewährleistet sichere Befestigung und Potentialausgleich. Montagebohrung M8, Ausführung roh.
PV-03-32 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 6 Arbeitstage

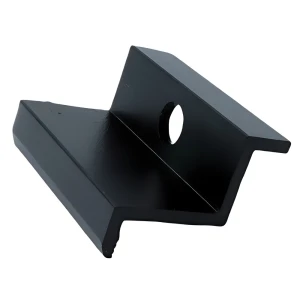

Endklemme H32 Aluminium 6060 Bohrung M8 lackiert
H32 Aluminium 6060 Loch M8 lackiert Seitenklemme zur Befestigung von Photovoltaik-Modulen.
PV-03-31 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
Mittelklemme H24 Aluminium 6060 Bohrung M8 Lackiert
Zentraldruckklemme hoch - H24 Aluminium 6060 Loch M8 Lackiert für die Befestigung von Photovoltaik-Modulen.
PV-04-15 Verfügbarkeit: Auf Lager (große Menge)
Lieferung innerhalb von: 24 Std.
PV-Klemmen: End- und Zentralklemmen für Solarmodule
Die Klemmen in dieser Kategorie befestigen Photovoltaikmodule auf Montageprofilen aus Aluminium. Das Sortiment umfasst Endklemmen für die Ränder einer Modulreihe und Zentralklemmen für den Zwischenraum zwischen zwei Modulen. Die Varianten unterscheiden sich in Klemmhöhe, Oberfläche und Befestigungssystem. Sie sind für Installateure von PV-Anlagen auf Flachdächern, Schrägdächern und Freiflächenunterkonstruktionen gedacht.
Das finden Sie in dieser Kategorie
- End- (Seiten-)klemmen H30, H32, H35 und H40 aus Aluminium 6060 mit M8-Loch, in roher, eloxierter oder lackierter Ausführung.
- Verstellbare Endklemmen mit Schiebenuten für Modulrahmen von 30–50 mm, aus Aluminium 6060 roh oder eloxiert.
- Zentralklemmen H8, H11, H24 und H25, auch in flacher Bauform, mit M8-Loch und Länge L50.
- Klemmen mit Erdungsstift aus Aluminium 6063-T66 oder EN AW 6060 für den Potentialausgleich zwischen Modul und Unterkonstruktion.
- KLIK-Endklemmen und -Zentralklemmen L50 (Typ 2) mit Klickverschluss, in Silber oder Schwarz, mit Schraube und Mutter oder A2-Schraube.
- End- und Zentralklemmen mit Schraube und Einsatz für Rahmen von 30 mm oder 35 mm, mit Schrauben DIN 912 M8x20 oder M8x25.
- Synerga ZU-1 Montagewinkel aus Edelstahl 304 (1.4301), 30×30×30 mm, mit M8-Gewinde, für Carports und Freiflächenunterkonstruktionen.
So wählen Sie die richtige Klemme
- Rahmenstärke: Die Klemmhöhe muss zum Modulrahmen passen. Feste Endklemmen decken 30, 32, 35 und 40 mm ab. Verstellbare Ausführungen decken 30–50 mm ab.
- Klemmposition: Endklemmen setzen Sie an den Enden einer Reihe ein, Zentralklemmen zwischen benachbarten Modulen.
- Material und Oberfläche: Wählen Sie Aluminium 6060 oder 6063-T66. Als Oberflächen sind roh, silber oder schwarz eloxiert, lackiert und schwarz pulverbeschichtet erhältlich.
- Erdung: Wählen Sie eine Klemme mit Erdungsstift, wenn Sie einen Potentialausgleich ohne zusätzliche Unterlegscheiben benötigen.
- Befestigungssystem: Entscheiden Sie sich für das M8-Loch, den KLIK-Klickverschluss oder ein Set mit Schraube und Einsatz, passend zu Ihrer Schiene und Ihrem Befestigungsmaterial.
Typische Anwendungen
Diese Klemmen halten PV-Module auf Montageprofilen aus Aluminium auf Flach- und Schrägdächern. Endklemmen schließen die Module einer Reihe ab. Zentralklemmen verbinden zwei Module, und ihre Zähne greifen in die Rahmen, damit nichts verrutscht. Mehrere Ausführungen eignen sich für T-Nut-, Sechskantschrauben- und Trapezprofile. Der Synerga ZU-1 Montagewinkel trägt Klemmen auf Carports und Freiflächenunterkonstruktionen.
Häufig gestellte Fragen
Wo werden Endklemmen und Zentralklemmen eingesetzt?
Endklemmen schließen die Module einer Reihe am Rand des Feldes ab. Zentralklemmen kommen zwischen zwei benachbarten Modulen zum Einsatz.
Welche Klemmen sorgen für die Erdung?
Ausführungen mit Erdungsstift. Die aufgeführten Modelle aus Aluminium 6063-T66 sorgen ohne zusätzliche Unterlegscheiben für einen Potentialausgleich.
Wie hoch ist das maximale Anzugsmoment bei KLIK-Klemmen?
Für die KLIK-Seitenklemmen mit A2-Schraube in dieser Kategorie ist ein maximales Anzugsmoment von 20 Nm angegeben.
Sie sind unsicher, welche Klemme zu Ihrem Modulrahmen und Ihrer Schiene passt? Kontaktieren Sie unseren technischen Support, wir helfen Ihnen gern bei der Auswahl.
