Endklemme H30 L50 - roh mit Erdungsstift

Seitliche Klemmhalterung H30 mit Erdungspin PV-03-32 (1)

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.02 kg

Preis/ stk.: € 0,24 0.24

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 0,20)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Menge:

Stück
Paket: 250 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-32

Einem Freund empfehlen

Beschreibung

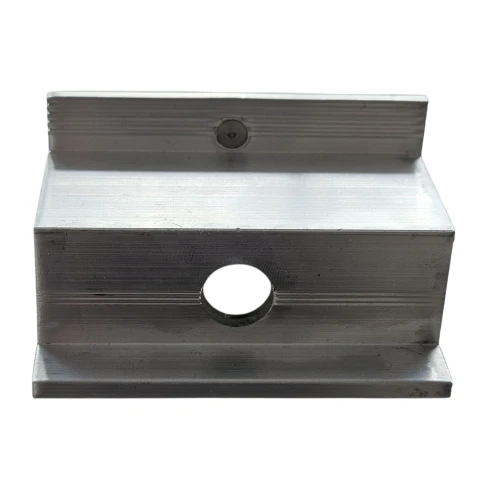

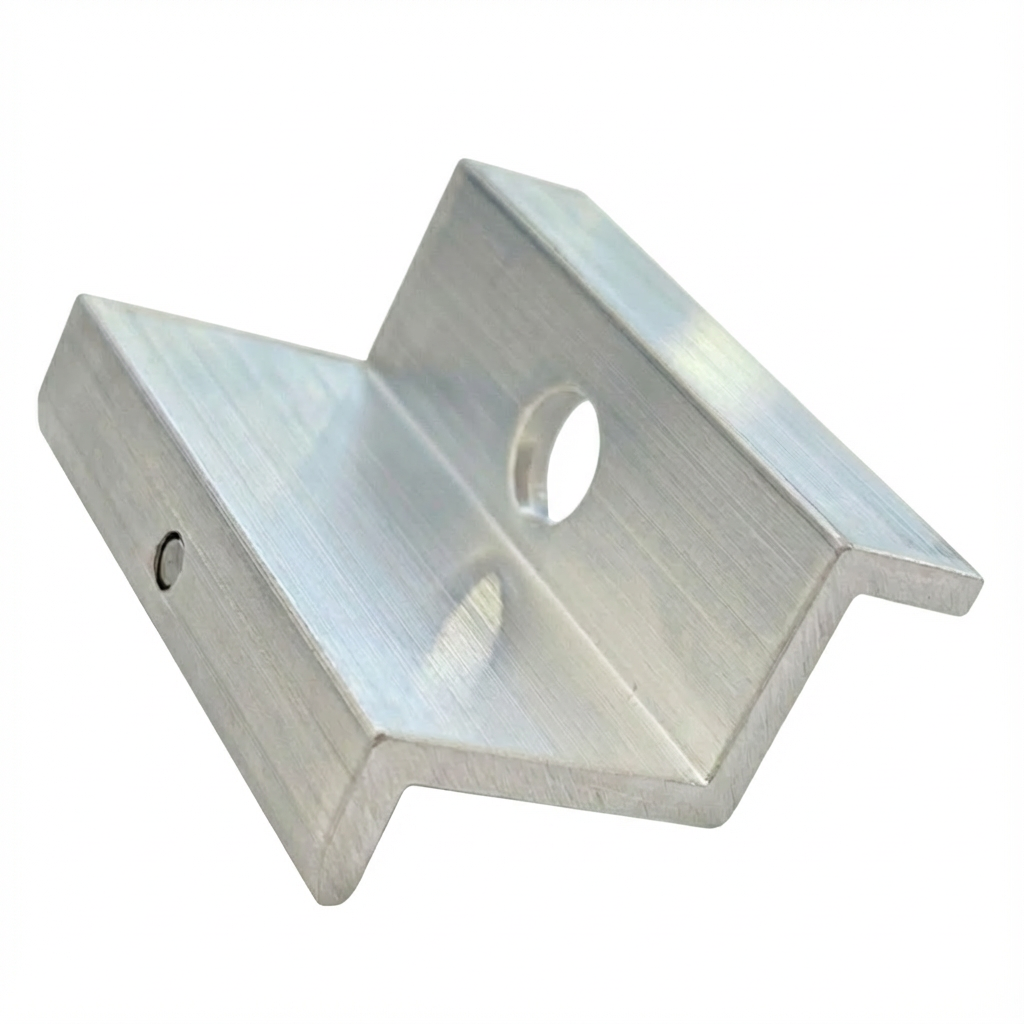

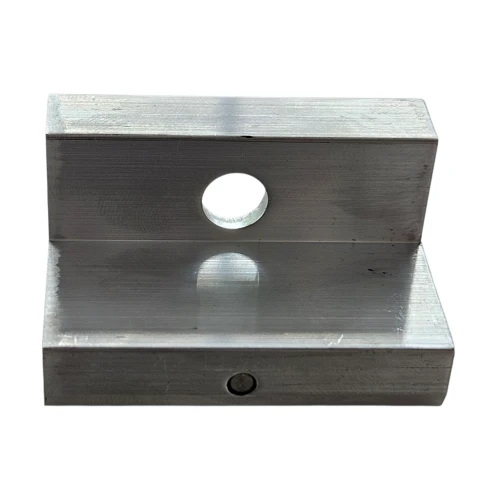

Endklemme H30 mit Erdungsstift

Endklemme H30 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 30 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Tragkonstruktion. Die Oberfläche des Elements bleibt unbehandelt, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Komponenten der Installation ermöglicht.

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungsstift, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Tragkonstruktion ermöglicht. Beim Anziehen durchdringt der Stift die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch die Installationszeit erheblich und bietet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.

Diese innovative Lösung unterstützt Installationen für Blitz- und Überspannungsschutz, besonders nützlich in Photovoltaikanlagen. Die Endklemme mit Erdungsstift ist ideal für einzeln montierte Module oder für Module an den Randpositionen einer Reihe.

Technische Daten

Modulrahmenhöhe: 30 mm

Gesamthöhe: 32,8 mm

Montagebohrung Durchmesser: 9 mm (M8)

Material: Aluminium EN AW 6060

Oberfläche: unbehandelt

Empfohlenes Anzugsmoment: Wert abhängig von der Dokumentation des PV-Modulherstellers

Verwendete Schrauben: M8

Anwendung Die Endklemme ist ein wesentliches Befestigungselement bei der Installation von Solarmodulen – sie dient zur Befestigung der Randmodule einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblech-Dächer

Vorteile

Hochwertiges Material – gefertigt aus Aluminium EN AW 6060, zeichnet sich durch hohe Witterungsbeständigkeit aus.

Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaik-Modulkonstruktion.

Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion.

Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen.

Integrierte Erdung – der Erdungsstift eliminiert die Notwendigkeit von Erdungsscheiben, was die Montagezeit verkürzt und den Komfort erhöht.

Potentialausgleich – gewährleistet kontinuierlichen elektrischen Kontakt zwischen Modul und Tragkonstruktion.

Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in der Reihe.

Montagehinweise

Montieren Sie die Klemme auf der Montageschiene mittels Nutenstein und M8-Schraube.

Platzieren Sie das Rand-Photovoltaikmodul im Bereich der Klemme und stellen Sie sicher, dass der Erdungsstift Kontakt mit dem Modulrahmen hat.

Ziehen Sie die Schraube gemäß den Empfehlungen des PV-Modulherstellers an.

Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe.

Verwenden Sie keine eloxierten oder lackierten Endklemmen mit Stift. In diesem Fall verwenden Sie eine Endklemme ohne Stift sowie ein spezielles Kontaktblech, das zwischen Modulrahmen und Aluminiumprofil montiert wird.

Lieferumfang Endklemme H30 mit Erdungsstift. Hinweis: Schrauben, Muttern und Nutensteine sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	30
Farbe	Silber
Erdungsstift	Ja
Zubehör	Ohne Zubehör
