Mittelklemme H25 L50 blank mit Erdungsstift

Mittlere Klemmhalterung L50 H25 mit Erdungspin PV-04-19 (1)

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.03 kg

Preis/ stk.: € 0,45 0.45

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 0,38)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Menge:

Stück
Paket: 250 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: Synerga

Produktcode: PV-04-19

Einem Freund empfehlen

Beschreibung

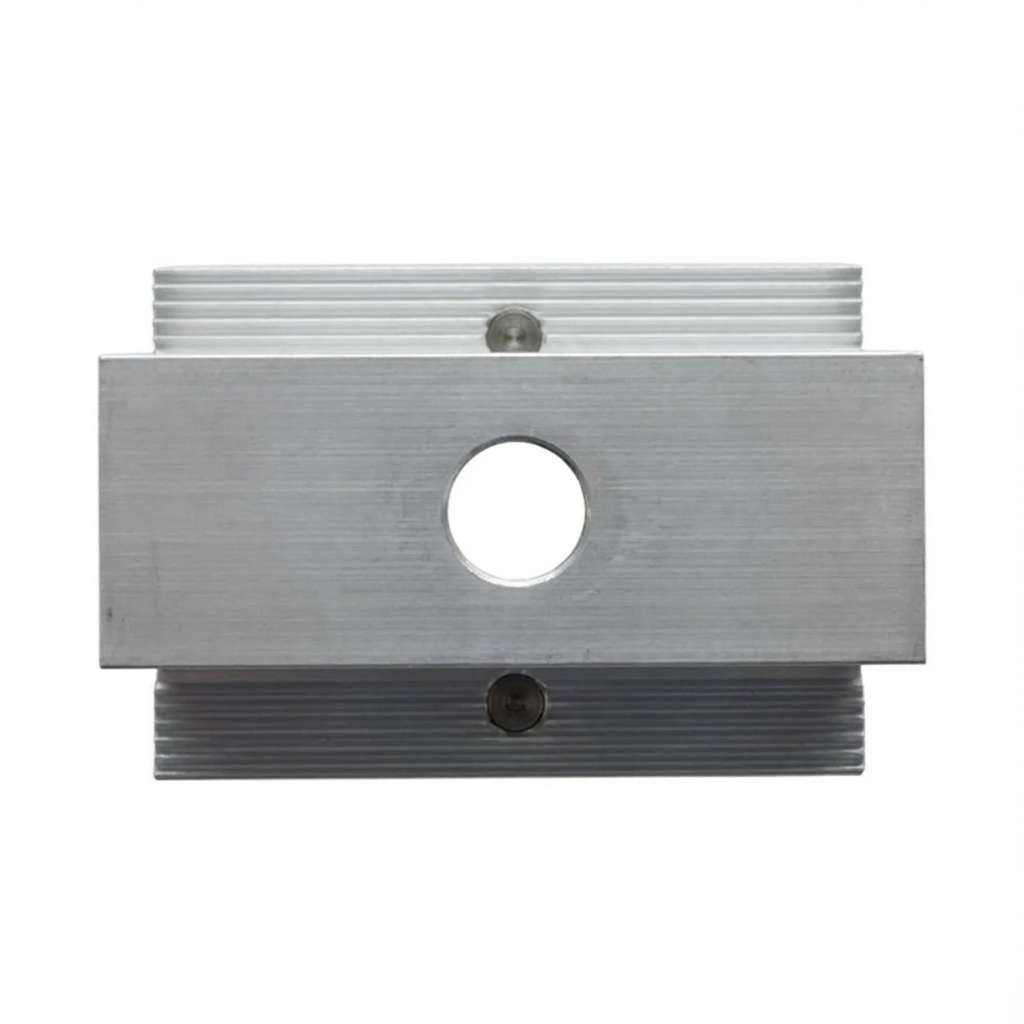

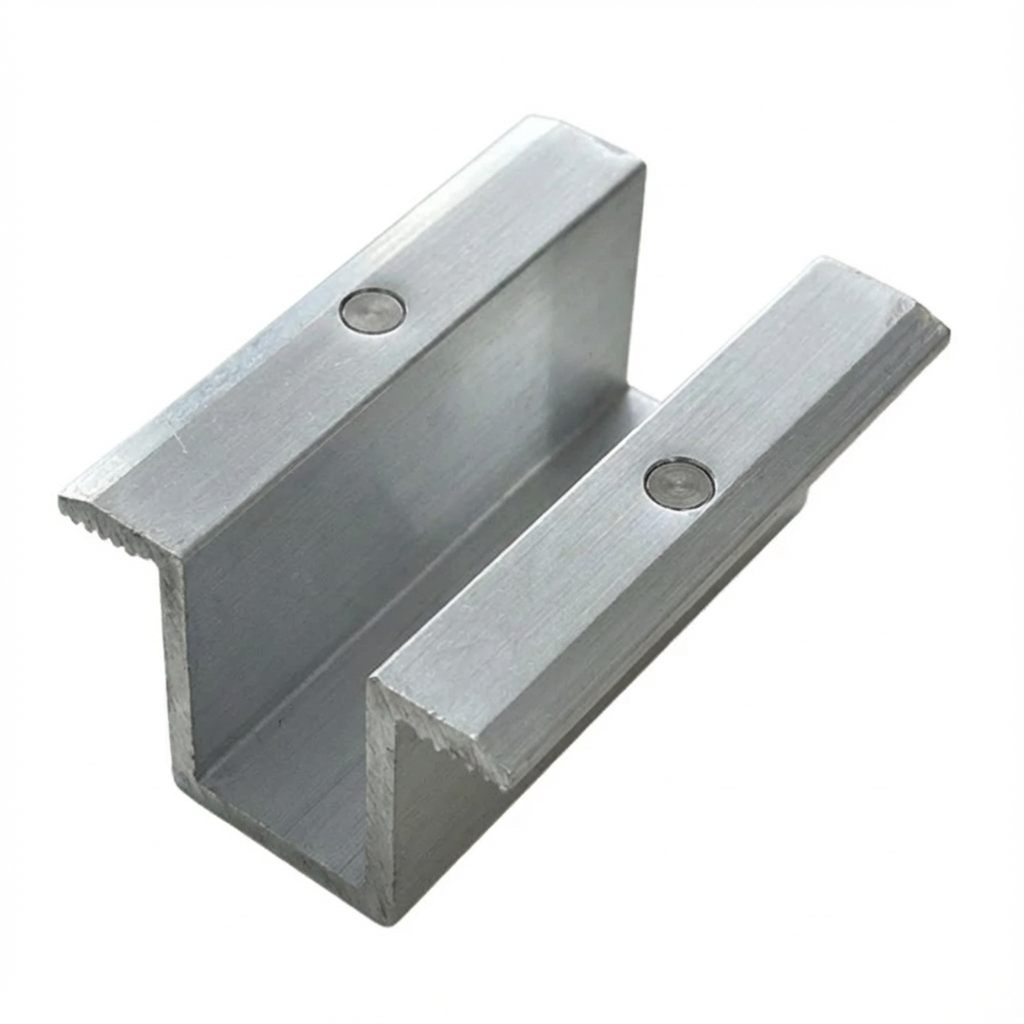

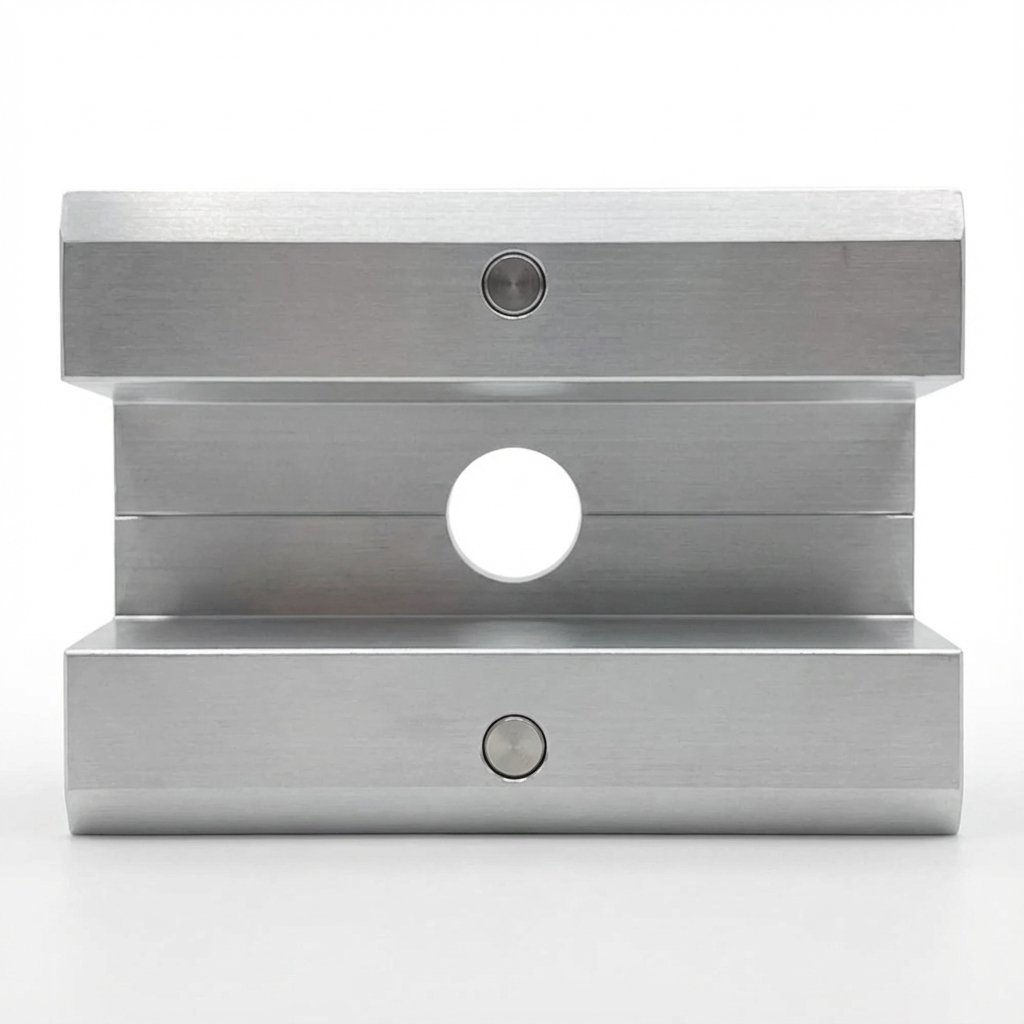

Mittelklemme L50 H25 - hoch - roh mit Erdungsstift

Mittelklemme H25 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe ab 30 mm aufwärts. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationselementen ermöglicht.

Das herausragende Merkmal dieser Klemme sind zwei integrierte Erdungsstifte – jeweils einer pro Seite – die einen schnellen und effektiven Potentialausgleich zwischen benachbarten Photovoltaikmodulen ermöglichen, indem sie beim Anziehen deren eloxierte Schicht durchdringen. Diese Lösung erleichtert nicht nur die Montage durch den Verzicht auf zusätzliche Erdungsscheiben, sondern verkürzt auch die Installationszeit erheblich und gewährleistet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.

Dies ist eine innovative Lösung zur Unterstützung von Blitzschutz- und Überspannungsschutz-Installationen, besonders nützlich in Photovoltaikanlagen.

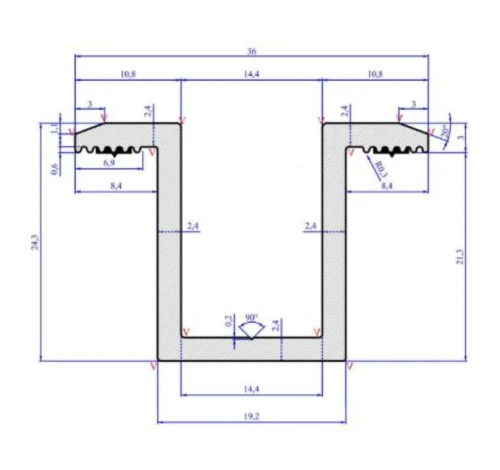

Technische Daten

Modulrahmenhöhe: ab 30 mm aufwärts

Gesamtbreite: 36 mm

Gesamthöhe: 24,3 mm

Gesamtlänge: 50 mm

Innenkanalbreite: 14,4 mm

Montagebohrungsdurchmesser: 9 mm (M8)

Material: Aluminium 6063-T66

Oberfläche: rohes Aluminium

Empfohlenes Anzugsdrehmoment: den genauen Wert entnehmen Sie bitte immer der Herstellerspezifikation des Moduls

Verwendete Schrauben: M8

Anwendung Die Mittelklemme ist ein wesentliches Befestigungselement für die Installation von Solarmodulen – sie dient zur Verbindung und Befestigung zweier benachbarter Module am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie Mittelklemmen zwischen benachbarten Modulen in einer Reihe. Zur Befestigung von Randmodulen (an den Reihenenden) sind Endklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblechdächer

Vorteile

Hochwertiges Material – aus Aluminium 6063-T66 gefertigt, zeichnet sie sich durch hohe Witterungsbeständigkeit aus.

Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion.

Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion.

Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen.

Sichere Leitfähigkeit – speziell entwickelte Stifte durchdringen die eloxierte Beschichtung der Module und gewährleisten sicheren Potentialausgleich ohne zusätzliche Erdungsscheiben.

Potentialausgleich – gewährleistet Leitfähigkeitskontinuität zwischen Modulen und Unterkonstruktion.

Geriffelte Oberfläche – gezahnte Klemmkanten sorgen für sicheren Halt und verhindern ein Verrutschen der Module.

Montagehinweise

Montieren Sie die Klemme auf der Montageschiene mittels Nutenstein und M8-Schraube.

Platzieren Sie zwei benachbarte Photovoltaikmodule im Bereich der Klemme und stellen Sie sicher, dass die Erdungsstifte Kontakt zu den Rahmen beider Module haben.

Ziehen Sie die Schraube an – prüfen Sie die Herstellerspezifikation des Moduls – diese gibt das optimale Anzugsdrehmoment vor.

Lieferumfang Mittelklemme H25 mit Erdungsstift. Hinweis: Schrauben, Muttern und Nutsteine sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Mittelklemme
Panelstärke [mm]	30-45
Farbe	Silber
Erdungsstift	Ja
Zubehör	Ohne Zubehör
