PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
5
Beschreibung
PV-Montageprofil Aluminium 40×40 mm / 625 cm – für Sechskantschrauben M10

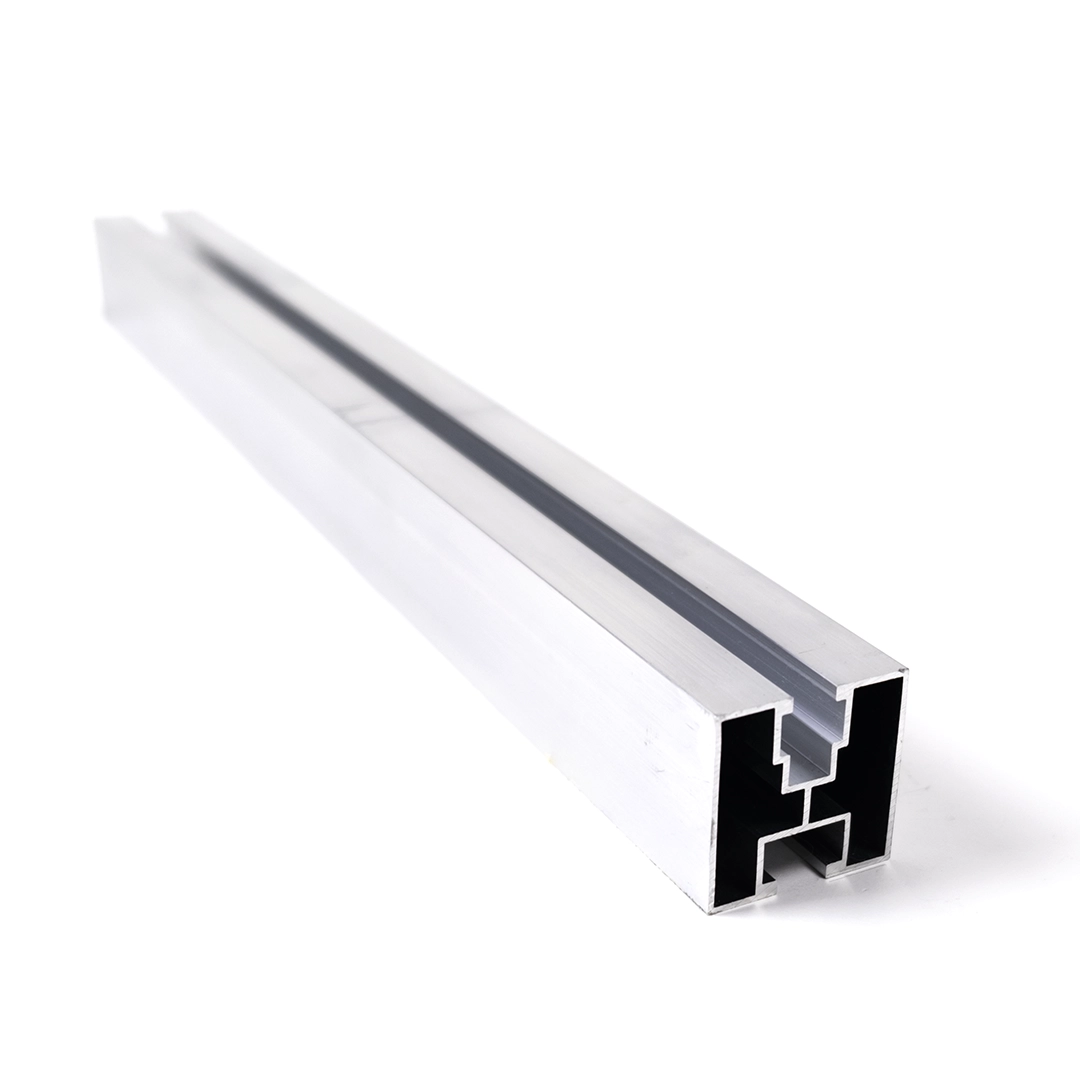

Das PV-Montageprofil 40×40 mm mit einer Länge von 625 cm ist ein grundlegendes Bauteil der Tragkonstruktion von Photovoltaikanlagen auf Schrägdächern. Gefertigt aus der Legierung Aluminium 6060, vereint es geringes Eigengewicht mit guter mechanischer Festigkeit und hoher Korrosionsbeständigkeit. Die zweikanalige Profilkonstruktion — mit einem oberen Nutkanal zur Befestigung der Modulklemmen sowie einem unteren Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreieckskonsolen — ermöglicht eine schnelle und zuverlässige Montage des gesamten Systems. Das Profil ist für Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal ausgelegt, was die Kompatibilität mit gängigen Mittel- und Endklemmen am Markt sicherstellt.
Wesentliche Vorteile für den Installateur
- Der zweikanalige Querschnitt 40×40 mm ermöglicht die unabhängige Befestigung von PV-Modulen (oberer Kanal) und Dachunterkonstruktion (unterer Kanal)
- Aluminium 6060 sorgt für Beständigkeit gegen Korrosion und Witterungseinflüsse — das Profil ist auch in schwarz eloxierter Ausführung für zusätzlichen Schutz und optische Aufwertung erhältlich
- Die Länge kann mittels separat erhältlicher Profilverbinder erweitert werden, was Flexibilität bei der Planung des Schienenabstands bietet
- Eine Wandstärke von 1,2 mm bei einem Gewicht von nur 0,82 kg/m minimiert die Belastung der Dachkonstruktion
- Die Aluminiumlegierung 6060 eignet sich zum Eloxieren und bietet damit zusätzlichen Schutz sowie eine dekorative Oberflächenveredelung
Das Profil bewährt sich als Tragschiene in Montagesystemen auf Schrägdächern mit Dachziegeln, Trapezblech und anderen Eindeckungen. Der obere Nutkanal nimmt Mittel- und Endklemmen auf, die den Rahmen des PV-Moduls direkt gegen das Profil pressen. Der untere Kanal dient zur Verbindung mit Dachhaken oder Adaptern, die an den Sparren befestigt werden. Dadurch bildet die gesamte Konstruktion ein stabiles, hinterlüftetes Tragsystem, das Wind- und Schneelasten auf den Dachstuhl überträgt.
Querschnitt und Kanalabmessungen
Die technische Zeichnung des Querschnitts zeigt die detaillierte Geometrie des Profils. Die Außenabmessungen betragen 40 ±0,5 × 40 ±0,5 mm. Der obere Nutkanal hat eine Öffnungsbreite von 10,8 ±0,3 mm und ist für Vierkantmuttern M8 ausgelegt. Der untere Nutkanal hat eine Öffnungsbreite von 9 ±0,75 mm und eine Tiefe, die die Aufnahme einer Sechskantschraube M10 DIN 933 ermöglicht. Die Wandstärke beträgt am gesamten Profilumfang 1,2 mm, was eine gleichmäßige Spannungsverteilung bei geringem Gewicht sicherstellt.
Technische Daten
| Länge [mm] | 6250 |
| Profil [mm] | 40×40 |
| Nuttyp | Für Sechskantschraube |
| Oberfläche | Natur |
