Seitenklemme H30 schwarz eloxiert – PV-Endklemme L50

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.02 kg

Preis/ stk.: € 0,34 0.34

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 0,28)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Menge:

Stück
Paket: 250 Stück
Paket: 5000 Stück
Paket: 10000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

4.63636

Anbieter: -

Produktcode: PV-03-02

Einem Freund empfehlen

Beschreibung

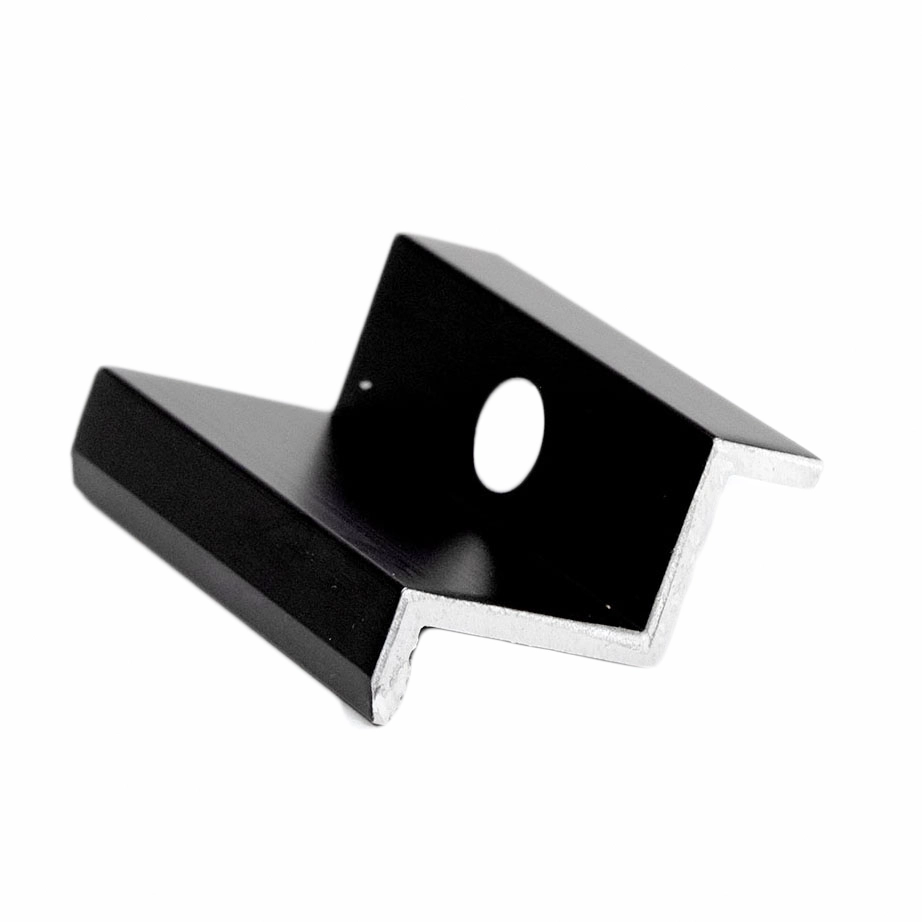

Seitenklemme H30 schwarz eloxiert – PV-Endklemme L50

Seitenklemme (Endklemme) H30 zur Befestigung der äußeren Kante von Photovoltaikmodulen mit einer Rahmenstärke von 30 mm. Hergestellt aus Aluminium 6060 mit schwarzer Eloxierung, die die Korrosionsbeständigkeit erhöht und für ein ästhetisches Erscheinungsbild der Anlage sorgt.

Technische Zeichnung der Seitenklemme H30 – Maßansichten und isometrische Darstellung

Anwendung und Montage

Die Seitenklemme dient als Abschlusselement an den Enden von Photovoltaikmodulreihen — sowohl auf Flachdächern als auch auf Schrägdächern. Zur Befestigung der Module untereinander sind Mittelklemmen zu verwenden. Im Lieferumfang ist ausschließlich die Aluminiumklemme enthalten — Schraube und Mutter sind separat zu wählen.

Kompatibilität mit Montageprofilen

Aluminiumprofile für Sechskantschraube

Aluminiumprofile für T-Schraube

Trapezprofile für Dächer aus Trapezblech

Maßzeichnung des Profils der Seitenklemme H30 – Schnittansicht mit detaillierten Maßen

Abmessungen und technische Parameter

Breite: 26,8 mm

Gesamthöhe: 32,8 mm

Arbeitshöhe (H): 30 mm

Länge: 50 mm

Montagebohrung: Ø8,5 mm (für M8-Schraube)

Wandstärke: 2,8 mm

Material: Aluminium 6060

Oberfläche: schwarze Eloxierung

Farbe: Schwarz

Auswahl der Innensechskantschraube DIN 912

Profiltyp	Schraubengröße
T-Profil	M8x20
Sechskantprofil	M8x20
Trapezbrücke (für Nutstein)	M8x20
Trapezbrücke (für Sechskantschraube)	M8x20

Das empfohlene Anzugsmoment ist gemäß den Vorgaben des Photovoltaikmodul-Herstellers zu wählen.

Montageschema der Seitenklemme mit Nutstein und Schraube auf dem Aluminiumprofil

Das Montageschema zeigt die Befestigung der Seitenklemme auf dem Aluminiumprofil mittels Nutstein und Innensechskantschraube. Die Klemme drückt die Kante des Photovoltaikmoduls fest und gewährleistet eine stabile und sichere Befestigung.

Montageanleitung für Nutsteine und Schrauben auf dem Aluminiumprofil des Photovoltaiksystems

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	30
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör

Sicherheit
