PV-Aluminium-Montageprofil 40×40 mm – Schiene 665 cm für M10-Schrauben

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 5.467 kg

Preis/ stk.: € 41,11 41.11

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 34,26)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Menge:

Stück
Paket: 16 Stück
Paket: 174 Stück
Paket: 348 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-01-01

Einem Freund empfehlen

Beschreibung

PV-Aluminium-Montageprofil 40×40 mm – Schiene 665 cm für M10-Schrauben

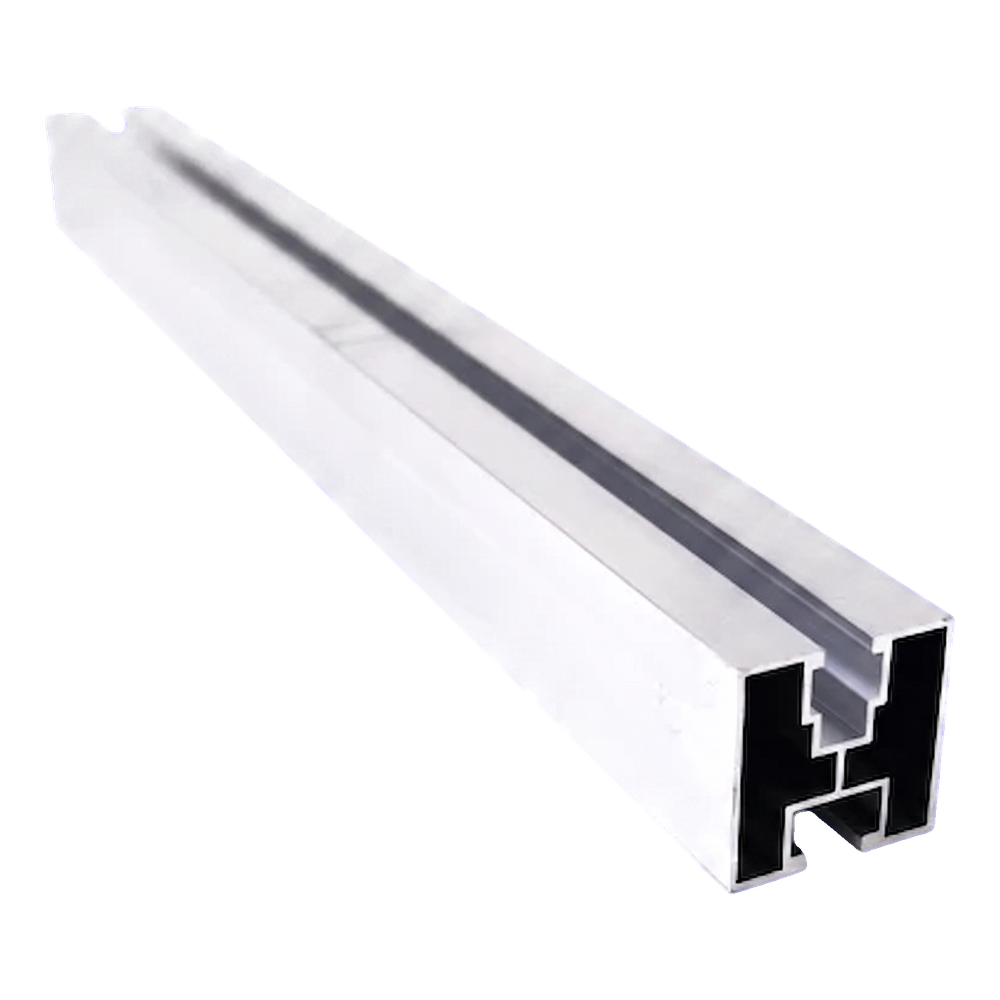

PV-Aluminium-Montageprofil 40x40 mm mit zwei Schienenkanälen

Das Montageprofil 40x40 mm mit einer Länge von 665 cm ist ein grundlegendes Element der Tragkonstruktion für Photovoltaikmodule. Gefertigt aus Aluminium 6060, vereint es ein geringes Eigengewicht mit guter mechanischer Festigkeit und voller Korrosionsbeständigkeit. Die zweikanalige Querschnittskonstruktion — mit oberem Kanal für die Modulklemmen und unterem Kanal zur Verbindung mit Dachhaken, Adaptern oder Dreieckskonsolen — ermöglicht den Aufbau einer kompletten Unterkonstruktion mit nur einem Profil. Die Montage erfolgt mittels Sechskantschrauben M10 DIN 933 im unteren Kanal sowie Vierkantmuttern M8 im oberen Kanal, wodurch Bohrarbeiten entfallen und die Arbeiten am Dach beschleunigt werden. Das Profil ist auch in schwarz eloxierter Ausführung erhältlich, seine Länge lässt sich mittels separat erhältlicher Profilverbinder verlängern.

Wesentliche Vorteile für Montageteams

Der zweikanalige Querschnitt 40x40 mm ermöglicht die gleichzeitige Befestigung der Klemmen und den Anschluss an die Unterkonstruktion

Kompatibel mit Sechskantschrauben M10 DIN 933 und Vierkantmuttern M8 — standardisierte Verbindungselemente

Korrosionsbeständiges Aluminium 6060, eloxierbar und langlebig unter Außenbedingungen

Möglichkeit zur Verbindung mehrerer Profile zu längeren Abschnitten mittels spezieller Verbinder

Wandstärke 1,2 mm bei einem Gewicht von nur 0,82 kg/m — leichte Konstruktion für einen erleichterten Transport aufs Dach

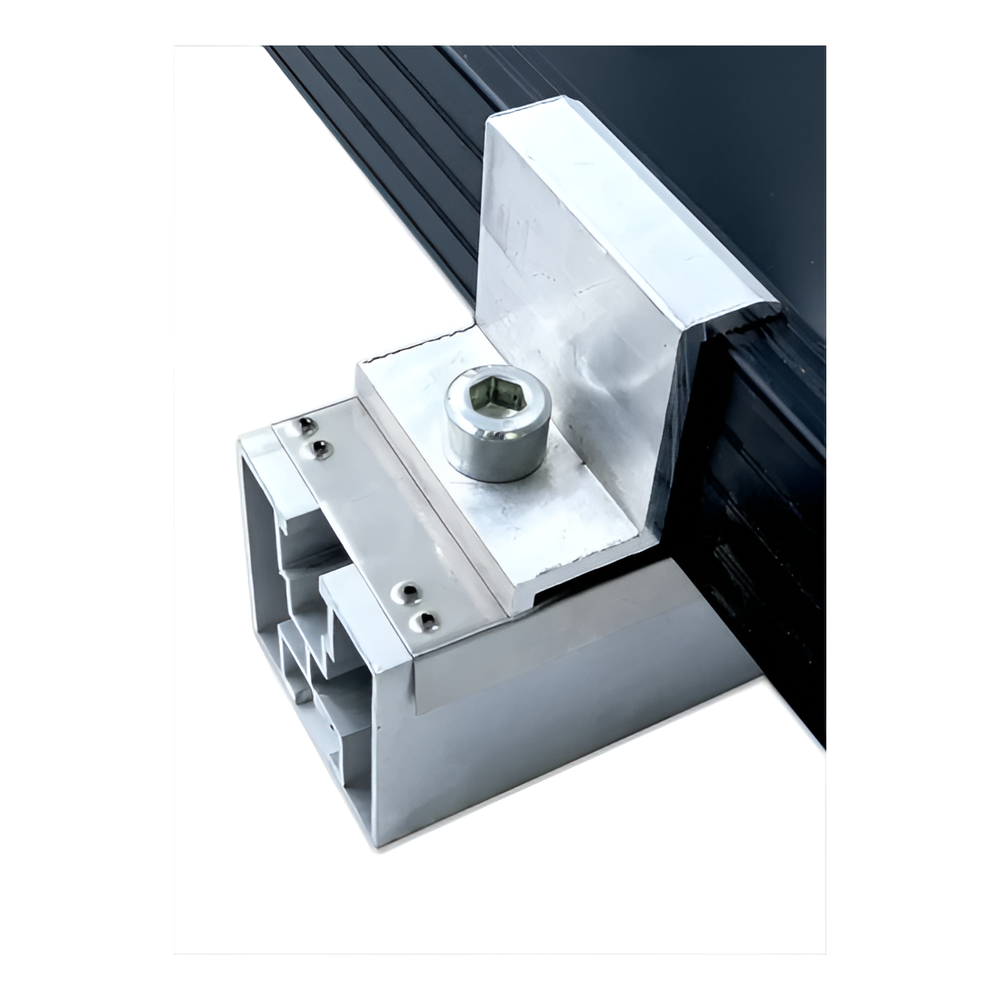

Klemme im oberen Kanal des Aluminiumprofils 40x40 mm montiert — Montagedetail

Der obere Schienenkanal mit einer Nutbreite von 10,8 mm nimmt Vierkantmuttern M8 auf, die zur Befestigung der Mittel- und Endklemmen dienen. Dadurch können die Photovoltaikmodule an beliebiger Stelle entlang des Profils positioniert werden — ohne Bohren und ohne zusätzliche Adapter. Der untere Kanal mit einer Öffnung von 9 mm arbeitet mit Sechskantschrauben M10 zusammen, mit denen das Profil an Dachhaken oder andere Elemente der Unterkonstruktion angeschlossen wird. Diese Konfiguration macht das gesamte System vollständig verstellbar und ermöglicht eine präzise Ausrichtung des Profils entlang der Dachfläche.

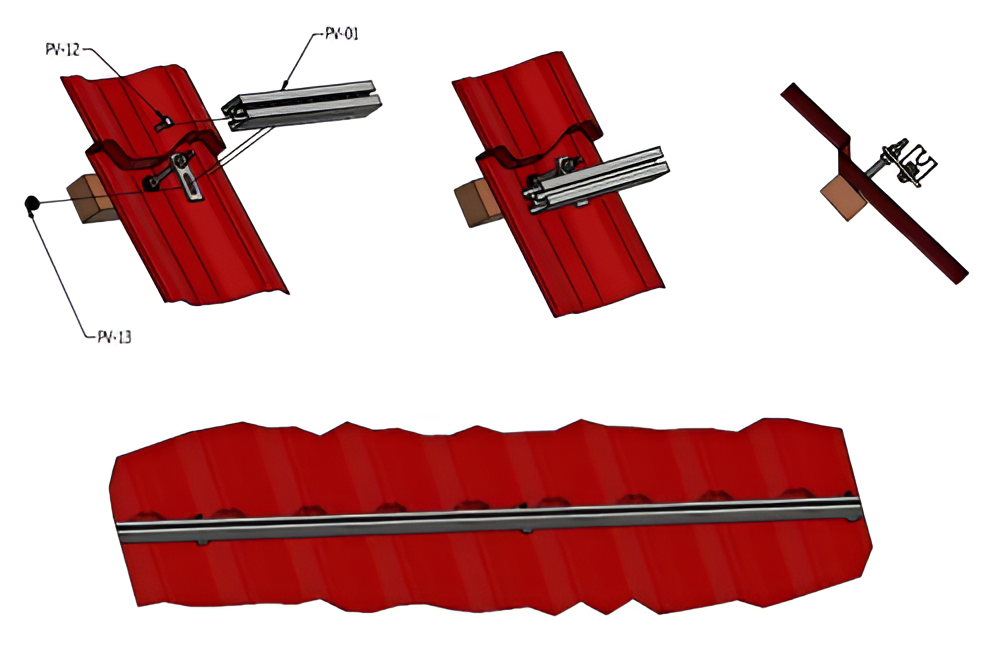

Montageschema des Aluminiumprofils auf einem mit Blechdachziegeln gedeckten Dach mit Haken und Klemmen

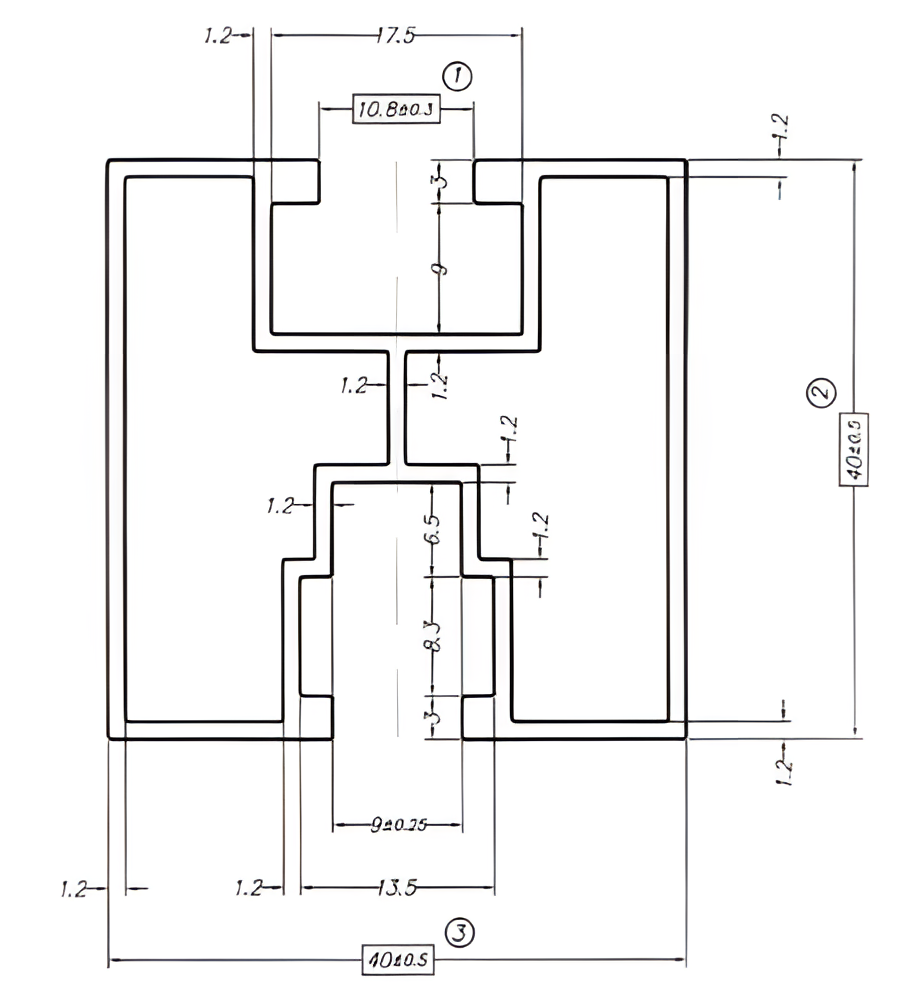

Technische Zeichnung des Querschnitts des Profils 40x40 mm mit Kanalabmessungen und Wandstärken

Video zur Vorstellung des Aluminium-Montageprofils 40x40 mm

Video zur Anwendung des PV-Montageprofils

Video zur Montage einer Photovoltaik-Konstruktion mit Aluminiumprofil

Abmessungen

Querschnitt (Breite x Höhe)	40 x 40 mm (Toleranz +/-0,5 mm)
Länge	665 cm
Wandstärke	1,2 mm
Gewicht pro Meter	0,82 kg
Nutbreite des oberen Kanals	10,8 mm (Toleranz +/-0,3 mm)
Nutbreite des unteren Kanals	9 mm (Toleranz +/-0,75 mm)

Material und Oberfläche

Material / Legierung	Aluminium 6060
Oberflächenveredelung	roh (schwarz eloxierte Version separat erhältlich)
Farbe	silber (natur)

Montage und Kompatibilität

Montagekanal / Nuttyp	oben — PV-Klemmen; unten — Haken, Adapter, Dreieckskonsolen
Kompatible Schrauben	oberer Kanal: Vierkantmutter M8; unterer Kanal: Sechskantschraube M10 DIN 933
Dachtyp / Untergrund	Schrägdächer — Blechdachziegel, Trapezblech und andere (mit entsprechenden Haken)
Verbindungsart	Profilverbinder (separat erhältlich)

Weitere Parameter

Eloxierte Version	ja (schwarz, separat erhältlich)
Lieferung	FTL (Komplettladung)

Technische Daten

Länge [mm]	6650
Profil [mm]	40×40
Nuttyp	Für Sechskantschraube
Oberfläche	Natur

Sicherheit
